PropertyGrid FAQ

PropertyGrid – удобный компонент для визуального редактирования свойств объектов. Объект для редактирования задается в дизайнере WinForms, либо непосредственно в коде:

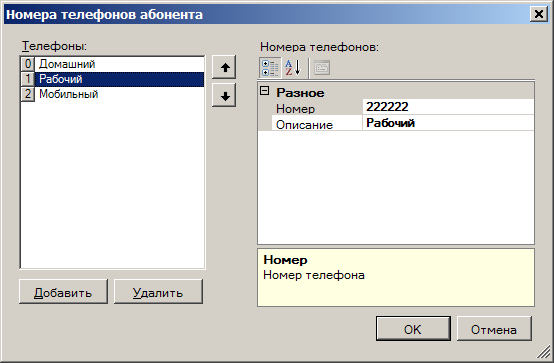

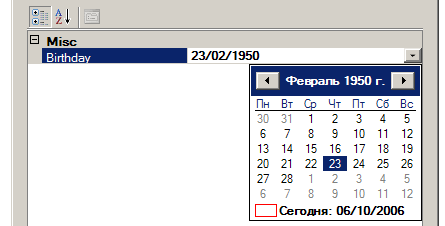

Хотя многие стандартные типы PropertyGrid редактировать умеет (см. рисунок 1), любое практическое применение требует все же ручной доводки.

В данном FAQ собраны ответы на некоторые вопросы, возникающие при использовании PropertyGrid.

Как заменить имя переменной в левой колонке “человеческим” именем свойства?

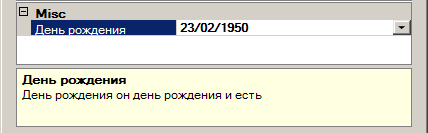

Как отобразить расширенную подсказку по свойству в нижнем окне?

Как сгруппировать свойства по категориям?

[DisplayName("ФИО")]
[Description("Фамилия Имя Отчество")]
[Category("1. Идентификация")]
publicstring Name
{
  get { return _name; }
  set { _name = value; }
}

/// <summary>/// День рождения/// </summary>
[DisplayName("День рождения")]
[Description("День рождения он день рождения и есть")]
[Category("2. Общие")]
public DateTime Birthday
{
  get { return _birthday; }
  set { _birthday = value; }
}

Как отобразить свойство, недоступное для редактирования?

Можно либо само свойство сделать read-only (оставив только get), либо использовать атрибут ReadOnly:

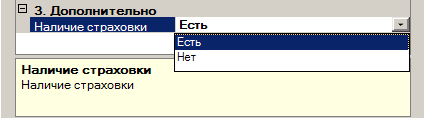

Как заменить стандартные True/False в отображении свойств типа bool?

        class
        BooleanTypeConverter : BooleanConverter
{
  publicoverrideobject ConvertTo(ITypeDescriptorContext context,
    CultureInfo culture,
    object value,
    Type destType)
  {
    return (bool)value ?
      "Есть" : "Нет";
  }

  publicoverrideobject ConvertFrom(ITypeDescriptorContext context,
    CultureInfo culture,
    object value)
  {
    return (string)value == "Есть";
  }
}

Как заменить стандартное отображение имен членов перечисления?

Необходимо задать атрибут Description с нужным именем для каждого члена перечисления:

Реализовать EnumTypeConverter, осуществляющий преобразование к строке с учетом атрибута Description:

        /// <summary>
        /// TypeConverter для Enum, преобразовывающий Enum к строке с
        /// учетом атрибута Description
        /// </summary>
        class
        EnumTypeConverter : EnumConverter
{
  private Type _enumType;
  /// <summary>Инициализирует экземпляр</summary>/// <param name="type">тип Enum</param>public EnumTypeConverter(Type type) : base(type)
  {
    _enumType = type;
  }

  publicoverridebool CanConvertTo(ITypeDescriptorContext context,
    Type destType)
  {
    return destType == typeof(string);
  }

  publicoverrideobject ConvertTo(ITypeDescriptorContext context,
    CultureInfo culture,
    object value, Type destType)
  {
    FieldInfo fi = _enumType.GetField(Enum.GetName(_enumType, value));
    DescriptionAttribute dna =
      (DescriptionAttribute) Attribute.GetCustomAttribute(
        fi, typeof(DescriptionAttribute));

    if (dna != null)
      return dna.Description;
    elsereturn value.ToString();
  }

  publicoverridebool CanConvertFrom(ITypeDescriptorContext context,
    Type srcType)
  {
    return srcType == typeof (string);
  }

  publicoverrideobject ConvertFrom(ITypeDescriptorContext context,
    CultureInfo culture,
    object value)
  {
    foreach (FieldInfo fi in _enumType.GetFields())
    {
      DescriptionAttribute dna =
        (DescriptionAttribute) Attribute.GetCustomAttribute(
          fi, typeof(DescriptionAttribute));

      if ((dna != null) && ((string)value == dna.Description))
        return Enum.Parse(_enumType, fi.Name);
    }

    return Enum.Parse(_enumType, (string) value);
  }

}

и задать атрибут TypeConverter для отображаемого свойства:

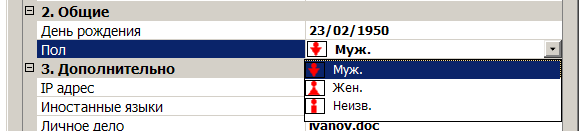

Как показать свою картинку для каждого значения из перечисления?

Необходимо реализвать своего наследника от UITypeEditor с кодом отрисовки (в данном случае изображения хранятся в ресурсах с именами, соответствующими именам членов перечисления):

        /// <summary>
        /// Добавляет картинки, соответствующие каждому члену перечисления
        /// </summary>
        public
        class
        SexEditor : UITypeEditor
{
  publicoverridebool GetPaintValueSupported(ITypeDescriptorContext context)
  {
    returntrue;
  }

  publicoverridevoid PaintValue(PaintValueEventArgs e)
  {
    // картинки хранятся в ресурсах с именами, соответствующими// именам каждого члена перечисления SEX
string resourcename = ((SEX)e.Value).ToString();

    // достаем картинку из ресурсов
    Bitmap sexImage =
      (Bitmap)Resources.ResourceManager.GetObject(resourcename);
    Rectangle destRect = e.Bounds;
    sexImage.MakeTransparent();

    // и отрисовываем
    e.Graphics.DrawImage(sexImage, destRect);
  }
}

и привязать его с помощью атрибута Editor к редактируемому свойству:

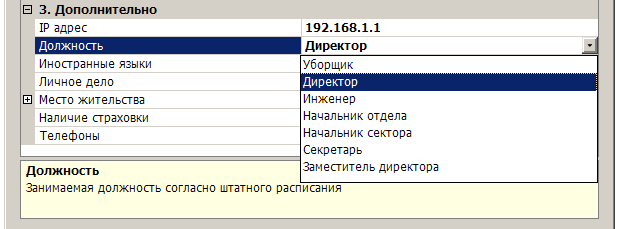

Как организовать выбор значения из выпадающего списка, формируемого программно?

Необходимо реализовать TypeConverter, предоставляющий список, из которого можно будет делать выбор:

        /// <summary>
        /// TypeConverter для списка должностей
        /// </summary>
        class
        PostTypeConverter : StringConverter
{
  /// <summary>/// Будем предоставлять выбор из списка/// </summary>publicoverridebool GetStandardValuesSupported(
    ITypeDescriptorContext context)
  {
    returntrue;
  }

  /// <summary>/// ... и только из списка/// </summary>publicoverridebool GetStandardValuesExclusive(
    ITypeDescriptorContext context)
  {
    // false - можно вводить вручную// true - только выбор из спискаreturntrue;
  }

  /// <summary>/// А вот и список/// </summary>publicoverride StandardValuesCollection GetStandardValues(
    ITypeDescriptorContext context)
  {
    // возвращаем список строк из настроек программы// (базы данных, интернет и т.д.)returnnew StandardValuesCollection(Settings.Default.PostList);
  }
}

В данном случае возвращается список строк из настроек программы. Затем нужно задать этот класс в качестве параметра атрибута TypeConverter для редактируемого свойства:

        /// <summary>
        /// Должность
        /// </summary>
[DisplayName("Должность")]
[Description("Занимаемая должность согласно штатного расписания")]
[Category("3. Дополнительно")]
[TypeConverter(typeof(PostTypeConverter))]
publicstring Post
{
  get { return _post; }
  set { _post = value; }
}

Аналогично реализуется и выбор из списка фиксированных значений например double – см. класс PossibleValuesTypeConverter в тестовом проекте.

Как избавиться от ошибки “Конструктор для типа "System.String" не найден” при редактировании свойств типа StringCollection?

открываются для редактирования в PropertyGrid, но при попытке добавить строку к списку выдается сообщение об ошибке “Конструктор для типа "System.String" не найден” (Constructor on type 'System.String' not found):

Исправить положение можно добавив атрибут Editor со следующими параметрами:

      [DisplayName("Дети")]
      [Description("Дети")]
      [Category("2. Общие")]
      [PropertyOrder(30)]
      [Editor(
        "System.Windows.Forms.Design.StringCollectionEditor, System.Design, Version=2.0.0.0, Culture=neutral, PublicKeyToken=b03f5f7f11d50a3a",
        "System.Drawing.Design.UITypeEditor,System.Drawing, Version=2.0.0.0, Culture=neutral, PublicKeyToken=b03f5f7f11d50a3a"
      )]
      public StringCollection Children
      {
         get { return _children; }
         set { _children = value; }
      }

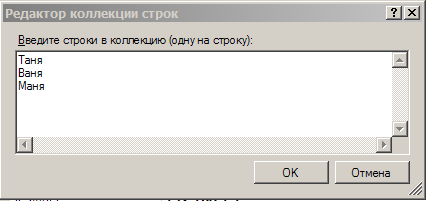

Окно редактирования StringCollection примет при этом следующий вид:

Как реализовать отображение составного свойства?

Бывает так, что тип свойства является сложным объектом, также имеющим свойства. Хотелось бы иметь возможность редактировать свойства этого объекта в раскрывающемся списке. К классу, используемому в качестве типа составного свойства, необходимо применить атрибут TypeConverter с ExpandableObjectConverter в качестве параметра:

        /// <summary>
        /// Данные, входящие в адрес
        /// </summary>
[TypeConverter(typeof(ExpandableObjectConverter))]
class AddressData
{
  /// <summary>/// Конструктор/// </summary>public AddressData(string town, string street, uint house)
  {
    _town = town;
    _street = street;
    _house = house;
  }

  privatestring _town;

  /// <summary>/// Город/// </summary>
  [DisplayName("Город")]
  [Description("Наименование населенного пункта")]
  publicstring Town
  {
    get { return _town; }
    set { _town = value; }
  }

  privatestring _street;

  /// <summary>/// Улица/// </summary>
  [DisplayName("Улица")]
  [Description("Название улицы")]
  publicstring Street
  {
    get { return _street; }
    set { _street = value; }
  }

  privateuint _house;

  /// <summary>/// Номер дома/// </summary>
  [DisplayName("Дом")]
  [Description("Номер дома")]
  publicuint House
  {
    get { return _house; }
    set { _house = value; }
  }

  /// <summary>/// Представление в виде строки/// </summary>publicoverridestring ToString()
  {
    return _town + ", " + _street + " - " + _house;
  }

}

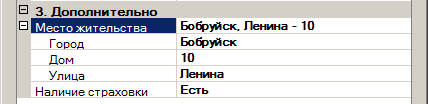

Задавать дополнительные атрибуты для редактируемого свойства не нужно:

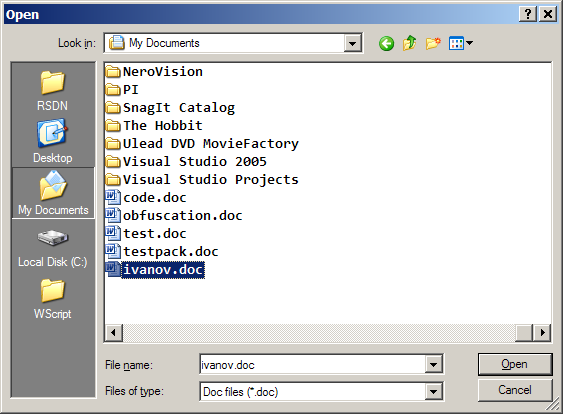

Как организовать выбор файла с заданным расширением?

Собственно фильтр расширений задается в DocFileEditor:

Как организовать редактирование свойства в собственной форме?

Необходимо реализовать наследника UITypeEditor, обеспечивающего вызов нужной формы (в данном случае IPAddressEditorForm), передачу ей редактируемого значения и получение результата:

        public
        class
        IPAddressEditor : UITypeEditor
{

  /// <summary>/// Реализация метода редактирования/// </summary>publicoverride Object EditValue(
    ITypeDescriptorContext context,
    IServiceProvider provider,
    Object value)
  {
    if((context != null) && (provider != null))
    {
      IWindowsFormsEditorService svc =
        (IWindowsFormsEditorService)
        provider.GetService(typeof(IWindowsFormsEditorService));

      if(svc!= null)
      {
        using (IPAddressEditorForm ipfrm =
          new IPAddressEditorForm((IPAddress)value))
        {
          if (svc.ShowDialog(ipfrm) == DialogResult.OK)
          {
            value = ipfrm.IP;
          }
        }
      }
    }

    returnbase.EditValue(context, provider, value);
  }

  /// <summary>/// Возвращаем стиль редактора - модальное окно/// </summary>publicoverride UITypeEditorEditStyle GetEditStyle(
ITypeDescriptorContext context)
  {
    if (context != null)
      returnUITypeEditorEditStyle.Modal;
    elsereturnbase.GetEditStyle(context);
  }

}

а затем привязать его к редактируемому свойству при помощи атрибута Editor:

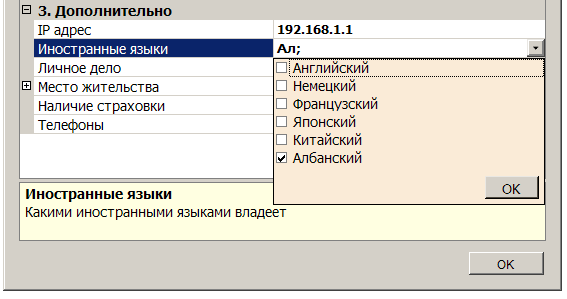

Как организовать редактирование свойства в выпадающем списке?

Опять же, реализовать своего наследника UITypeEditor, отображающего выпадающий список с нужным control-ом, передать ему исходное значение редактируемого свойства и принять результат по окончании редактирования (ForeignLangsControl – составной UserControl c элементами, необходимыми для редактирования свойства):

        public
        class
        ForeignLangsDropDownEditor : UITypeEditor
{

  /// <summary>/// Реализация метода редактирования/// </summary>publicoverride Object EditValue(
    ITypeDescriptorContext context,
    IServiceProvider provider,
    Object value)
  {
    if((context != null) && (provider != null))
    {
      IWindowsFormsEditorService svc =
        (IWindowsFormsEditorService)
        provider.GetService(typeof(IWindowsFormsEditorService));

      if(svc!= null)
      {
        ForeignLangsControl flctrl =
new ForeignLangsControl((ForeignLangs)value);
        flctrl.Tag = svc;

        svc.DropDownControl(flctrl);

        value = flctrl.Foreignlangs;
      }
    }

    returnbase.EditValue(context, provider, value);
  }

  /// <summary>/// Возвращаем стиль редактора - выпадающее окно/// </summary>publicoverride UITypeEditorEditStyle GetEditStyle(
ITypeDescriptorContext context)
  {
    if (context != null)
      returnUITypeEditorEditStyle.DropDown;
    elsereturnbase.GetEditStyle(context);
  }

}

и, соответственно, привязать полученный редактор к редактируемому свойству:

[DisplayName("Иностанные языки")]
[Description("Какими иностранными языками владеет")]
[Category("3. Дополнительно")]
[Editor(typeof(ForeignLangsDropDownEditor), typeof(UITypeEditor))]
public ForeignLangs Foreignlangs
{
  get { return _fl; }
  set { _fl = value; }
}

Как скрыть пароль при редактировании?

Как управлять видимостью свойства в зависимости от значения другого свойства?

Стандартный атрибут Browsable позволяет задавать видимость свойства в PropertyGrid только на этапе написания кода. Чтобы управлять видимостью свойства в зависимости от значения другого свойства настраиваемого объекта, понадобятся новый атрибут – DynamicPropertyFilter и базовый класс – FilterablePropertyBase:

        /// <summary>
        /// Атрибут для поддержки динамически показываемых свойств
        /// </summary>
[AttributeUsage(AttributeTargets.Property, Inherited = true)]
classDynamicPropertyFilterAttribute : Attribute
{
  string _propertyName;

  /// <summary>/// Название свойства, от которого будет зависить видимость/// </summary>publicstring PropertyName
  {
    get { return _propertyName; }
  }

  string _showOn;

  /// <summary>/// Значения свойства, от которого зависит видимость /// (через запятую, если несколько), при котором свойство, к/// которому применен атрибут, будет видимо. /// </summary>publicstring ShowOn
  {
    get { return _showOn; }
  }

  /// <summary>/// Конструктор  /// </summary>/// <param name="propName">Название свойства, от которого будет
  /// зависеть видимость</param>/// <param name="value">Значения свойства (через запятую, если несколько), /// при котором свойство, к которому применен атрибут, будет видимо.</param>public DynamicPropertyFilterAttribute(string propertyName, string value)
  {
    _propertyName = propertyName;
    _showOn = value;
  }
}

/// <summary>/// Базовый класс для объектов, поддерживающих динамическое /// отображение свойств в PropertyGrid/// </summary>publicclassFilterablePropertyBase : ICustomTypeDescriptor
{

  protected PropertyDescriptorCollection
    GetFilteredProperties(Attribute[] attributes)
  {
    PropertyDescriptorCollection pdc
      = TypeDescriptor.GetProperties(this, attributes, true);

    PropertyDescriptorCollection finalProps =
      new PropertyDescriptorCollection(new PropertyDescriptor[0]);

    foreach (PropertyDescriptor pd in pdc)
    {
      bool include = false;
      bool dynamic = false;

      foreach (Attribute a in pd.Attributes)
      {
        if (a is DynamicPropertyFilterAttribute)
        {
          dynamic = true;

          DynamicPropertyFilterAttribute dpf =
           (DynamicPropertyFilterAttribute)a;

          PropertyDescriptor temp = pdc[dpf.PropertyName];

          if (dpf.ShowOn.IndexOf(temp.GetValue(this).ToString()) > -1)
            include = true;
        }
      }

      if (!dynamic || include)
        finalProps.Add(pd);
    }

    return finalProps;
  }

  #region ICustomTypeDescriptor Members

  public TypeConverter GetConverter()
  {
    return TypeDescriptor.GetConverter(this, true);
  }

  public EventDescriptorCollection GetEvents(Attribute[] attributes)
  {
    return TypeDescriptor.GetEvents(this, attributes, true);
  }

  EventDescriptorCollection ICustomTypeDescriptor.GetEvents()
  {
    return TypeDescriptor.GetEvents(this, true);
  }

  publicstring GetComponentName()
  {
    return TypeDescriptor.GetComponentName(this, true);
  }

  publicobject GetPropertyOwner(PropertyDescriptor pd)
  {
    returnthis;
  }

  public AttributeCollection GetAttributes()
  {
    return TypeDescriptor.GetAttributes(this, true);
  }

  public PropertyDescriptorCollection GetProperties(
    Attribute[] attributes)
  {
    return GetFilteredProperties(attributes);
  }

  PropertyDescriptorCollection ICustomTypeDescriptor.GetProperties()
  {
    return GetFilteredProperties(new Attribute[0]);
  }

  publicobject GetEditor(Type editorBaseType)
  {
    return TypeDescriptor.GetEditor(this, editorBaseType, true);
  }

  public PropertyDescriptor GetDefaultProperty()
  {
    return TypeDescriptor.GetDefaultProperty(this, true);
  }

  public EventDescriptor GetDefaultEvent()
  {
    return TypeDescriptor.GetDefaultEvent(this, true);
  }

  publicstring GetClassName()
  {
    return TypeDescriptor.GetClassName(this, true);
  }

  #endregion
}

Указываем базовый класс для класса настраиваемого объекта:

А для свойства, видимость которого зависит от другого свойства – атрибут DynamicPropertyFilter:

        /// <summary>
        /// Должность
        /// </summary>
[DisplayName("Должность")]
[Description("Занимаемая должность согласно штатному расписанию")]
[Category("3. Дополнительно")]
[TypeConverter(typeof(PostTypeConverter))]
publicstring Post
{
  get { return _post; }
  set { _post = value; }
}

/// <summary>/// Имя файла личного дела/// </summary>
[DisplayName("Личное дело")]
[Description("Имя файла личного дела")]
[Category("3. Дополнительно")]
[Editor(typeof(DocFileEditor), typeof(UITypeEditor))]
[DynamicPropertyFilter("Post", "Уборщик, Инженер, Начальник отдела, Начальник сектора, Секретарь")]
publicstring PersonalFileName
{
  get { return _personalfilename; }
  set { _personalfilename = value; }
}

Также нужно добавить обработчик события PropertyGrid – PropertyValueChanged:

В данном случае свойство PersonalFileName (Имя файла личного дела) будет показано в PropertyGrid только тогда, когда свойство Post (Должность) будет иметь любое из указанных в атрибуте значений:

Если переключить свойство Должность в значение, отсутствующее в параметре атрибута DynamicPropertyFilter, свойство Личное дело исчезнет из списка отображаемых свойств:

Аналогично, вторым параметром атрибута DynamicPropertyFilter можно передавать значения параметров других типов, например, перечисления:

Как избавиться от стандартного “(Collection)” в правой колонке для свойств-коллекций?

        class
        CollectionTypeConverter : TypeConverter
{
  /// <summary>/// Только в строку/// </summary>publicoverridebool CanConvertTo(
ITypeDescriptorContext context, Type destType)
  {
    return destType == typeof (string);
  }

  /// <summary>/// И только так/// </summary>publicoverrideobject ConvertTo(
ITypeDescriptorContext context, CultureInfo culture,
    object value, Type destType)
  {
    return"< Список... >";
  }
}

При переходе к редактированию коллекции отобразится стандартное окно Collection Editor с данными редактируемой коллекции:

Как заменить стандартные подписи (Members, properties) в окне Collection Editor?

“Members”, “properties”, “Add” и “Remove” можно заменить русскими аналогами (при наличии установленного .NET Framework 2.0 Russian Language Pack) переключением CurrentUICulture,как это сделано в методе Main() тестовой программы:

Однако, если надпись “Члены” над списком телефонов вас тоже не устраивает, можно применить и более радикальный способ. Заодно решим и следующую проблему.

Как добавить в Collection Editor окно с расширенной подсказкой по редактируемым свойствам?

Добавим к свойству-коллекции атрибут Editor со специализированной версией CollectionEditor:

[DisplayName("Телефоны")]
[Description("Список номеров телефонов")]
[Category("3. Дополнительно")]
[TypeConverter(typeof(CollectionTypeConverter))]
[Editor(typeof(PhoneNumbersCollectionEditor), typeof(UITypeEditor))]
public List<PhoneNumber> Phones
{
  get { return _phones; }
  set { _phones = value; }
}

Новая реализация CollectionEditor, PhoneNumbersCollectionEditor, умеет запоминать положение и размеры своего окна, меняет стандартные подписи на соответствующие редактируемым данным и добавляет окно с расширенной подсказкой по свойствам:

        /// <summary>
        /// Свой CollectionEditor для редактирования списка телефонов абонента -
        /// для задания заголовка и запоминания положения окна
        /// </summary>
        class
        PhoneNumbersCollectionEditor : CollectionEditor
{
  /// <summary>/// Конструктор/// </summary>public PhoneNumbersCollectionEditor(Type t) : base(t)
  {
    Trace.WriteLine("PhoneNumbersCollectionEditor() ctor");
  }

  /// <summary>/// Перекрытый метод создания формы редактора - /// для сохранения/восстановления размеров и положения окна/// </summary>protectedoverride CollectionForm CreateCollectionForm()
  {
    CollectionForm collform = base.CreateCollectionForm();

    // подключаем свой обработчик открытия и в нем // восстанавливаем положение и размер окна
    collform.Load += delegate(object sender, EventArgs e)
    {
      System.Diagnostics.Trace.WriteLine("collform.Load()");
      collform.HelpButton = false;

      #region Восстановление положения окна и смена заголовка

      // пока это положение первый раз не сохранено, при // попытке чтения будет кирдыкtry
      {
        collform.Size = Settings.Default.PhoneNumbersCollectFormSize;
        collform.Location = Settings.Default.PhoneNumbersCollectFormLocation;
        collform.WindowState = Settings.Default.PhoneNumbersCollectFormState;
      }
      catch
      {
        Trace.WriteLine(
          "PhoneNumbersCollectionEditor::CreateCollectionForm() exception");
      }

      collform.Text = "Номера телефонов абонента";

      #endregion#region Русификация и изменение надписей на форме

      Label BlaBlaProperties = new Label();
      stringMembersText = "&Телефоны:";
      stringPropertiesText = "&Номера телефонов:";

      // перебираем все control-ы на форме и заменяем// неправильные надписиforeach (Control ctrl in collform.Controls)
      {
        foreach (Control ctrl1 in ctrl.Controls)
        {
          if (ctrl1.GetType().ToString()== "System.Windows.Forms.Label"
            && (ctrl1.Text == "&Members:" || ctrl1.Text == "&Члены:"))
          {
            ctrl1.Text = MembersText;
          }

          if (ctrl1.GetType().ToString() == "System.Windows.Forms.Label"
            && (ctrl1.Text.Contains("&properties")
            || ctrl1.Text.Contains("&Cвойства")))
          {
            BlaBlaProperties = (Label)ctrl1;
            BlaBlaProperties.Text = PropertiesText;
          }

          if (ctrl1.GetType().ToString()
== "System.ComponentModel.Design.CollectionEditor+FilterListBox")
          {
            // это самый правильный обработчик, но после него// срабатывает обработчик формы и меняет надпись на свою//((ListBox)ctrl1).SelectedValueChanged +=//  delegate(object sndr, EventArgs ea)//  {//    Trace.WriteLine("SelectedValueChanged()");//    BlaBlaProperties.Text = PropertiesText ;//  };// вместо одного правильного - два обходных - // на смену индекса в листбоксе
            ((ListBox)ctrl1).SelectedIndexChanged +=
              delegate(object sndr, EventArgs ea)
              {
                BlaBlaProperties.Text = PropertiesText;
              };
          }

          if (ctrl1.GetType().ToString()
== "System.Windows.Forms.Design.VsPropertyGrid")
          {
            // и на редактирование в PropertyGrid
            ((PropertyGrid)ctrl1).SelectedGridItemChanged +=
              delegate(Object sndr, SelectedGridItemChangedEventArgs segichd)
              {
                BlaBlaProperties.Text = PropertiesText;
              };

            // также сделать доступным окно с подсказками по параметрам
            // в нижней части
            ((PropertyGrid)ctrl1).HelpVisible = true;
            ((PropertyGrid)ctrl1).HelpBackColor =
              System.Drawing.SystemColors.Info;
          }

        }
      }

      #endregion
    };

    // подключаем свой обработчик закрытия
    // и в нем сохраняем положение и размер окна
    collform.FormClosing += delegate(Object sender, FormClosingEventArgs e)
    {
      System.Diagnostics.Trace.WriteLine("collform.FormClosing()");

      #region Сохранение положения окна

      Settings.Default.PhoneNumbersCollectFormState = collform.WindowState;

      if (collform.WindowState == FormWindowState.Normal)
      {
        Settings.Default.PhoneNumbersCollectFormSize = collform.Size;
        Settings.Default.PhoneNumbersCollectFormLocation = collform.Location;
      }
      else
      {
        Settings.Default.PhoneNumbersCollectFormSize =
          collform.RestoreBounds.Size;
        Settings.Default.PhoneNumbersCollectFormLocation =
          collform.RestoreBounds.Location;
      }

      #endregion
    };

    return collform;
  }

}

Как задать отличный от алфавитного порядок следования свойств внутри категории?

Нужно реализовать новый атрибут для задания порядка сортировки – PropertyOrderAttribute, и наследника ExpandableObjectConverter (PropertySorter), возвращающего список свойств, упорядоченный согласно значениям, заданным для них в атрибуте PropertyOrder:

        public
        class
        PropertySorter : ExpandableObjectConverter
{
  #regionМетодыpublicoverridebool GetPropertiesSupported(ITypeDescriptorContext context)
  {
    returntrue;
  }

  /// <summary>/// Возвращает упорядоченный список свойств/// </summary>publicoverride PropertyDescriptorCollection GetProperties(
    ITypeDescriptorContext context, object value, Attribute[] attributes)
  {
    PropertyDescriptorCollection pdc =
      TypeDescriptor.GetProperties(value, attributes);

    ArrayList orderedProperties = new ArrayList();

    foreach (PropertyDescriptor pd in pdc)
    {
      Attribute attribute = pd.Attributes[typeof(PropertyOrderAttribute)];

      if (attribute != null)
      {
        // атрибут есть - используем номер п/п из него
        PropertyOrderAttribute poa = (PropertyOrderAttribute)attribute;
        orderedProperties.Add(new PropertyOrderPair(pd.Name, poa.Order));
      }
      else
      {
        // атрибута нет – считаем, что 0
        orderedProperties.Add(new PropertyOrderPair(pd.Name, 0));
      }
    }

    // сортируем по Order-у
    orderedProperties.Sort();

    // формируем список имен свойств
    ArrayList propertyNames = new ArrayList();

    foreach (PropertyOrderPair pop in orderedProperties)
      propertyNames.Add(pop.Name);

    // возвращаемreturn pdc.Sort((string[])propertyNames.ToArray(typeof(string)));
  }

  #endregion
}

#regionPropertyOrder Attribute

/// <summary>/// Атрибут для задания сортировки/// </summary>
[AttributeUsage(AttributeTargets.Property)]
publicclassPropertyOrderAttribute : Attribute
{
  privateint _order;
  public PropertyOrderAttribute(int order)
  {
    _order = order;
  }

  publicint Order
  {
    get { return _order; }
  }
}

#endregion#regionPropertyOrderPair
/// <summary>/// Пара имя/номер п/п с сортировкой по номеру/// </summary>publicclass PropertyOrderPair : IComparable
{
  privateint _order;
  privatestring _name;

  publicstring Name
  {
    get { return _name; }
  }

  public PropertyOrderPair(string name, int order)
  {
    _order = order;
    _name = name;
  }

  /// <summary>/// Собственно метод сравнения/// </summary>publicint CompareTo(object obj)
  {
    int otherOrder = ((PropertyOrderPair)obj)._order;

    if (otherOrder == _order)
    {
      // если Order одинаковый - сортируем по именамstring otherName = ((PropertyOrderPair)obj)._name;
      returnstring.Compare(_name, otherName);
    }
    elseif (otherOrder > _order)
      return -1;

    return 1;
  }
}

#endregion

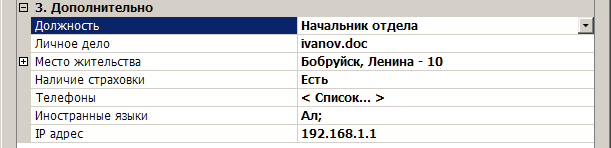

Задаем атрибут TypeConverter с параметром PropertySorter для всего класса с настраиваемыми свойствами:

и указываем атрибут PropertyOrder для упорядочиваемых свойств:

[DisplayName("Место жительства")]
[Description("Адрес")]
[PropertyOrder(30)]
[Category("3. Дополнительно")]
public AddressData Address
...

[DisplayName("Наличие страховки")]
[Description("Наличие страховки")]
[PropertyOrder(40)]
[Category("3. Дополнительно")]
[TypeConverter(typeof(BooleanTypeConverter))]
publicbool Insurance
...

[DisplayName("Телефоны")]
[Description("Список номеров телефонов")]
[PropertyOrder(50)]
[Category("3. Дополнительно")]
[TypeConverter(typeof(CollectionTypeConverter))]
[Editor(typeof(PhoneNumbersCollectionEditor), typeof(UITypeEditor))]
public List<PhoneNumber> Phones
...

[DisplayName("Личное дело")]
[Description("Имя файла личного дела")]
[Category("3. Дополнительно")]
[PropertyOrder(20)]
[Editor(typeof(DocFileEditor), typeof(UITypeEditor))]
[DynamicPropertyFilter("Post",
  "Уборщик, Инженер, Начальник отдела, Начальник сектора, Секретарь")]
publicstring PersonalFileName
...

[DisplayName("IP-адрес")]
[Description("IP-адрес компьютера рабочего места")]
[PropertyOrder(70)]
[Category("3. Дополнительно")]
[Editor(typeof(IPAddressEditor), typeof(UITypeEditor))]
public IPAddress IPaddress
...

[DisplayName("Иностранные языки")]
[Description("Какими иностранными языками владеет")]
[PropertyOrder(60)]
[Category("3. Дополнительно")]
[Editor(typeof(ForeignLangsDropDownEditor), typeof(UITypeEditor))]
public ForeignLangs Foreignlangs
...

[DisplayName("Должность")]
[Description("Занимаемая должность согласно штатного расписания")]
[Category("3. Дополнительно")]
[PropertyOrder(10)]
[TypeConverter(typeof(PostTypeConverter))]
publicstring Post
...

Как запомнить и восстановить положение разделителя колонок в PropertyGrid?

Это можно сделать при помощи следующих функций:

        /// <summary>
        /// Сохранение положения разделителя в гриде
        /// </summary>
        private
        void
        SaveGridSplitterPos()
{
  Type type = propertyGrid1.GetType();
  FieldInfo field = type.GetField("gridView",
    BindingFlags.NonPublic | BindingFlags.Instance);

  object valGrid = field.GetValue(propertyGrid1);
  Type gridType = valGrid.GetType();
  Settings.Default.GridSplitterPos = (int)gridType.InvokeMember(
"GetLabelWidth",
    BindingFlags.Public | BindingFlags.InvokeMethod | BindingFlags.Instance,
    null,
    valGrid, newobject[] { });

  Trace.WriteLine("SaveGridSplitterPos(): "
    + Settings.Default.GridSplitterPos);
}

/// <summary>/// Восстановление положения разделителя в гриде/// </summary>privatevoidRestoreGridSplitterPos()
{
  try
  {
    Type type = propertyGrid1.GetType();
    FieldInfo field = type.GetField("gridView",
      BindingFlags.NonPublic | BindingFlags.Instance);

    object valGrid = field.GetValue(propertyGrid1);
    Type gridType = valGrid.GetType();
    gridType.InvokeMember("MoveSplitterTo",
      BindingFlags.NonPublic | BindingFlags.InvokeMethod
        | BindingFlags.Instance,
      null,
      valGrid, newobject[] { Settings.Default.GridSplitterPos });

    Trace.WriteLine("RestoreGridSplitterPos(): "
      + Settings.Default.GridSplitterPos);
  }
  catch
  {
    Trace.WriteLine("MainForm::RestoreGridSplitterPos() exception");
  }
}

Вызываются они соответственно перед закрытием и перед загрузкой окна формы, содержащей PropertyGrid:

        private
        void
        MainForm_Load(object sender, EventArgs e)
{
  Trace.WriteLine("MainForm_Load()");

  //устанавливаем редактируемый объект
  propertyGrid1.SelectedObject = _personData;

  // восстанавливаем положение окна
  RestorePos();

  // и разделителя колонок в гридеRestoreGridSplitterPos();
}

privatevoidMainForm_FormClosing(object sender, FormClosingEventArgs e)
{
  Trace.WriteLine("MainForm_FormClosing()");

  // запоминаем положение окна
  SavePos();

  // и разделителя в гридеSaveGridSplitterPos();

  // сохраним возможно измененные значения параметров
  Settings.Default.Save();
}

PropertyGrid FAQ

Автор: Алексей Кирюшкин
The RSDN Group
Источник: RSDN Magazine #3-2006

Опубликовано: 06.12.2006
Исправлено: 10.12.2016
Версия текста: 1.6

Как заменить имя переменной в левой колонке “человеческим” именем свойства?

Как отобразить расширенную подсказку по свойству в нижнем окне?

Как сгруппировать свойства по категориям?

Как отобразить свойство, недоступное для редактирования?

Как заменить стандартные True/False в отображении свойств типа bool?

Как заменить стандартное отображение имен членов перечисления?

Как показать свою картинку для каждого значения из перечисления?

Как организовать выбор значения из выпадающего списка, формируемого программно?

Как избавиться от ошибки “Конструктор для типа "System.String" не найден” при редактировании свойств типа StringCollection?

Как реализовать отображение составного свойства?

Как организовать выбор файла с заданным расширением?

Как организовать редактирование свойства в собственной форме?

Как организовать редактирование свойства в выпадающем списке?

Как скрыть пароль при редактировании?

Как управлять видимостью свойства в зависимости от значения другого свойства?

Как избавиться от стандартного “(Collection)” в правой колонке для свойств-коллекций?

Как заменить стандартные подписи (Members, properties) в окне Collection Editor?

Как добавить в Collection Editor окно с расширенной подсказкой по редактируемым свойствам?

Как задать отличный от алфавитного порядок следования свойств внутри категории?

Как запомнить и восстановить положение разделителя колонок в PropertyGrid?

p.s.

PropertyGrid FAQ

Автор: Алексей КирюшкинThe RSDN GroupИсточник: RSDN Magazine #3-2006

Опубликовано: 06.12.2006Исправлено: 10.12.2016Версия текста: 1.6

Как заменить имя переменной в левой колонке “человеческим” именем свойства?

Как отобразить расширенную подсказку по свойству в нижнем окне?

Как сгруппировать свойства по категориям?

Как отобразить свойство, недоступное для редактирования?

Как заменить стандартные True/False в отображении свойств типа bool?

Как заменить стандартное отображение имен членов перечисления?

Как показать свою картинку для каждого значения из перечисления?

Как организовать выбор значения из выпадающего списка, формируемого программно?

Как избавиться от ошибки “Конструктор для типа "System.String" не найден” при редактировании свойств типа StringCollection?

Как реализовать отображение составного свойства?

Как организовать выбор файла с заданным расширением?

Как организовать редактирование свойства в собственной форме?

Как организовать редактирование свойства в выпадающем списке?

Как скрыть пароль при редактировании?

Как управлять видимостью свойства в зависимости от значения другого свойства?

Как избавиться от стандартного “(Collection)” в правой колонке для свойств-коллекций?

Как заменить стандартные подписи (Members, properties) в окне Collection Editor?

Как добавить в Collection Editor окно с расширенной подсказкой по редактируемым свойствам?

Как задать отличный от алфавитного порядок следования свойств внутри категории?

Как запомнить и восстановить положение разделителя колонок в PropertyGrid?

p.s.

Автор: Алексей Кирюшкин
The RSDN Group
Источник: RSDN Magazine #3-2006

Опубликовано: 06.12.2006
Исправлено: 10.12.2016
Версия текста: 1.6
