Использование протокола SOAP в распределенных приложениях ATL 7.0

Автор: Иван Андреев
Aelita Software
Источник: RSDN Magazine #2-2003

Опубликовано: 26.07.2003
Исправлено: 10.12.2016
Версия текста: 1.0

Введение Изменения в библиотеке ATL Состав библиотеки ATL Server Архитектура приложений ATL Server Internet Information Services ISAPI-расширения Модуль Web-приложения (Web Application Dll) IRequestHandler Архитектура XML Web-сервисов "Здравствуй, мир" (ATL Server edition) Клиент Web-сервиса “Здравствуй, мир” Внутреннее устройство обработчика SOAP-запросов CSoapHandler<> Автоматическая генерация WSDL Описание интерфейсов, методов и заголовков SOAP запросов Отладка приложений ATL Server CDebugReportHook и WEBDbg Утилита трассировки SOAP-сообщений SOAPDebugApp Активация обработчиков запросов Обработка ошибок Внутреннее устройство клиентского кода ATL 7.0 Отмена SOAP вызовов Типы данных и их преобразования Передача структур Передача массивов Передача бинарных данных Передача COM-объектов по значению Заключение Ссылки

Исходные тексты примеров

Введение

В предыдущей статье мы научились создавать распределенные SOAP-приложения с помощью SOAP Toolkit 3.0, увидели сильные и слабые стороны таких приложений и особенности написания серверных компонентов и клиентских приложений, работающих совместно с компонентами SOAP Toolkit 3.0.

В этой статье мы сосредоточимся на создании приложений с помощью новой библиотеки ATL 7.0, входящей в состав Visual Studio 7.0 и включающей поддержку протокола SOAP как для серверной, так и для клиентской части распределенных систем. Мы попытаемся также сравнить возможности, предоставляемые SOAP Toolkit 3.0 и ATL 7.0 при разработке SOAP-приложений, и ответить на вопрос, в каких случаях использование ATL 7.0 может дать преимущества.

В новой, седьмой версии библиотеки ATL произошли существенные изменения. Теперь она состоит из двух частей:

• Собственно, ATL – библиотека для разработки COM-объектов. Эта часть библиотеки по сравнению с ATL 3.0 изменилась незначительно.
• ATL Server – набор C++ классов, предназначенных для создания Web-приложений, XML Web-сервисов, расширений ISAPI и других серверных приложений. Это совершенно новая часть библиотеки.

В состав ATL Server входит огромное количество классов, решающих типичные для серверных приложений задачи – кэширование, шифрование, поддержка MIME, SMTP, генерация HTML, реализация пула потоков, применение различных кодировок, работа с регулярными выражениями. Помимо всего прочего, в ATL 7.0 добавлена поддержка протокола SOAP – набор серверных классов, преобразующих SOAP-запрос в вызов методов, и клиентские классы, позволяющие формировать запросы к серверу и получать ответ.

Любое Web-приложение (в том числе XML Web-сервисы, использующие протокол SOAP), создаваемое на основе ATL 7.0, активно использует ATL Server, поэтому в следующих разделах мы рассмотрим состав ATL Server и архитектуру типичного приложения, созданного с использованием ATL Server.

Изменения в библиотеке ATL

Основная часть изменений в части библиотеки ATL, предназначенной для разработки COM объектов, связана с исправлением старых ошибок и улучшениями в старых классах. В этом разделе мы рассмотрим некоторые изменения, подробнее можно посмотреть, например, здесь: http://www.codeproject.com/atl/newinatl7.asp

В ATL 7.0 наконец-то появились макросы преобразования строк из ANSI в UNICODE и обратно, которые лишены проблем, характерных для “старых” макросов A2W, W2A и др. Неприятные эффекты, связанные с использованием “старых” макросов, заключались в том, что память для строк выделялась в стеке и освобождалась, когда уничтожался текущий кадр стека, т.е. при выходе из функции. Поэтому с их помощью нельзя было преобразовывать большие строки (так как объем стека ограничен), их нельзя было использовать в циклах (так как память освобождалась только при выходе из функции). Кроме того, они были небезопасны с точки зрения обработки C++ исключений (их нельзя было использовать внутри catch). В ATL 7.0 появились 3 новых класса – CA2AEx, CA2CAEx, CA2WEx и набор макросов на их основе – CX2Y, где X и Y могут принимать значения A (ANSI) , W (UNICODE) и T (ANSI или UNICODE в зависимости от символа препроцессора UNICODE). Особенность новых макросов заключается в том, что для небольших строк они выделяют память на стеке, а для больших – в хипе (размер задается параметром шаблона). Память автоматически освобождается при выходе из области видимости – поэтому их можно безопасно использовать в циклах.

В ATL 7.0 появились классы для управления памятью – CCRTHeap, CWIN32Heap, CCOMHeap, каждый из этих классов реализует интерфейс IAtlMemMgr, который широко используется в коде ATL для выделений/освобождений памяти, в том числе и для классов-оберток строк CString.

Добавилось несколько новых "умных" указателей – CHeapPtr, CAutoPtr, CAutoVectorPtr. Они работают подобно "умному" указателю auto_ptr из STL, который передает владение указателем при копировании. CHeapPtr использует переданный в качестве параметра шаблона аллокатор (распределитель памяти) IAtlMemMgr, CAutoPtr использует new и delete, а CAutoVectorPtr – delete[]. Еще один новый "умный" указатель – CComGITPtr – позволяет работать с указателями на интерфейсы в GIT.

Класс для работы со строками CString теперь стал шаблонным (и стал очень сильно напоминать basic_string), параметры шаблона позволяют указывать тип элемента строки, распределитель памяти и т.п. Улучшения коснулись и класса CComBSTR, который теперь определяет все необходимые операторы (например, operator+ для двух CComBSTR), и стал более удобным в использовании.

Еще одна новинка ATL 7.0 – несколько шаблонных классов-коллекций: CAtlArray, CAtlList, CAtlMap, CRBMap (красно-черное дерево), CRBMultiMap, а также их специализации для типичных ситуаций – CAutoPtrArray, CAutoPtrList, CComUnkArray, CHeapPtrList, CInterfaceArray, CInterfaceList.

Состав библиотеки ATL Server

В состав ATL Server входит довольно много классов. Эти классы можно разделить на несколько категорий.

Теперь библиотека ATL поддерживает большую часть протоколов, используемых в Internet (HTTP, SMTP, SOAP), позволяет шифровать и подписывать передаваемые данные, работать с регулярными выражениями и организовывать кэш с различными критериями удаления элементов – в общем, все, что нужно типичному серверному приложению для обработки запросов клиентов.

Главная особенность классов ATL Server – они, как правило, являются тонкой оберткой соответствующего API, поэтому при их использовании снижаются требования к ресурсам, повышается быстродействие и уменьшается зависимость от внешних модулей и компонентов.

Архитектура приложений ATL Server

Архитектура любого приложения ATL Server включает в себя четыре основных элемента:

• Internet Information Services (IIS) – Web-сервер, принимающий запросы клиентов и передающий их зарегистрированному ISAPI-расширению.
• ISAPI-расширение – принимает запросы и передает их на обработку соответствующим модулям (Web Application Dll), предоставляет общие сервисы для Web-приложений: кэш бинарных данных и т.п. Как правило, каждый виртуальный каталог IIS содержит одно ISAPI-расширение и несколько модулей Web Application Dll. ISAPI-расширение ATL Server обрабатывает запросы к файлам с расширениями .dll и .srf.
• Web Application Dll – модуль Web-приложения, реализует логику Web-приложения и предоставляет обработчики запросов (request handlers) – точки входа в модуль, с помощью которых происходит взаимодействие с ISAPI-расширением. Каждый модуль содержит один или несколько именованных обработчиков запросов, с которыми взаимодействует ISAPI-расширение.
• Server Response Files (srf) – представляют собой текстовые шаблоны, содержащие статическую часть отклика сервера. Во время обработки запроса генерируется динамическая часть, и полученный отклик передается клиенту. В SOAP-приложениях srf не используются, поэтому мы не будем в дальнейшем рассматривать особенности их использования.

Internet Information Services

IIS используется как Web-сервер, принимающий HTTP-запросы клиента и передающий их на обработку приложениям ATL Server посредством ISAPI-интерфейса.

Во время разработки приложений ATL Server для управления настройками виртуального каталога IIS, в котором будут размещаться генерируемые файлы, и автоматизации копирования нужных файлов в этот виртуальный каталог можно использовать закладку “Web Deployment” в свойствах проекта приложения ATL Server.

На этой закладке можно настроить имя виртуального каталога IIS, в который будут копироваться файлы, указать дополнительные файлы для автоматического копирования, задать уровень защиты виртуального каталога и установить режим копирования – с остановкой Web сервера (это нужно для ISAPI-расширений, так как во время работы Web сервера модуль ISAPI нельзя перезаписать) или без.

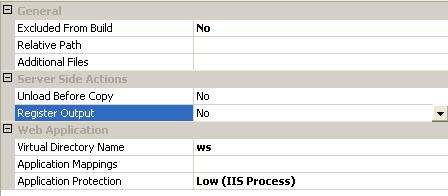

Рисунок 1. Настройка проекта “Web Deployment”

ISAPI-расширения

Основная роль ISAPI-расширений – получать запросы от IIS и передавать их нужному обработчику, в модуль Web Application Dll. Запрос, получаемый ISAPI-расширением, обычно содержит имя модуля, которому предназначается запрос, и имя обработчика запроса.

Например, обращение клиента по следующему URL http://IVAN/WS/ws.dll?Handler=GenwsWSDL означает вызов модуля ws.dll и обработчика “GenwsWSDL” из этого модуля.

ISAPI-расширение предоставляет модулям Web-приложения несколько интерфейсов, с помощью которых приложение может управлять различными характеристиками ISAPI-расширения и получать доступ к общим сервисам.

Взаимодействие с модулями Web-приложения осуществляется с помощью интерфейса IRequestHandler, основным методом которого является “HandleRequest”.

В сгенерированном мастером “ATL Server” проекте для ISAPI-расширения основная функциональность сосредоточена в унаследованном от CIsapiExtension классе, который включает в себя следующее:

• Пул потоков. Позволяет выполнять параллельную обработку запросов клиентов, каждый входящий запрос помещается в очередь, которая обрабатывается пулом потоков. Добраться до настроек пула потоков из модулей Web-приложения можно с помощью IServiceProvider::RequestService(__uuidof(IThreadPoolConfig)).
• Кэш модулей Web-приложения. Хранит хэндлы загруженных модулей и указатели на экспортируемые ими функции. Управлять кэшем извне можно с помощью IServiceProvider::RequestService(__uuidof(IDllCache)).
• Кэш откликов сервера – отклики, сгенерированные модулями могут кэшироваться, чтобы избегать повторной обработки одинаковых запросов.
• Изменять созданное мастером ISAPI-расширение придется, если нужно выполнять однотипную обработку каждого входящего запроса и отклика, или когда необходимо создать общий сервис, который будет использоваться всеми модулями Web-приложения.

Модуль Web-приложения (Web Application Dll)

Этот модуль непосредственно реализует логику Web-приложения и является обработчиком запросов, полученных от ISAPI-расширения. Точкой входа в модуль является функция, возвращающая соответствующий переданному имени обработчик запроса (указатель на интерфейс IRequestHandler), а также две дополнительные функции для инициализации и очистки.

        typedef BOOL (__stdcall *GETATLHANDLERBYNAME)(
  LPCSTR szHandlerName,
  IIsapiExtension* pExtension,
  IUnknown** ppHandler
);

Сами обработчики запросов являются обычными COM-объектами, реализующими интерфейс IRequestHandler. Именно указатель на этот интерфейс возвращает функция GetAtlHandlerByName.

Реализовывать эту функцию нет необходимости – код для нее генерируется автоматически на основе атрибутов в классах-обработчиках запросов (или с помощью макроса HANDLER_ENTRY – если атрибуты не используются). ATL предоставляет и готовые реализации функций инициализации и очистки – они будут вызывать статические функции для каждого класса–обработчика запросов:

        static BOOL InitRequestHandlerClass(
  IHttpServerContext * pContext,
  IIsapiExtension * pExt
);
staticvoid UninitRequestHandlerClass( );

IRequestHandler

Обработчики запросов в модуле должны реализовывать интерфейс IRequestHandler. Стандартная реализация этого интерфейса находится в классе IRequestHandlerImpl<>, а пользовательские классы, как правило, наследуются от CRequestHandlerT или CSoapHandler (для XML Web-сервисов).

Для доступа к ISAPI-расширению класс IRequestHandlerImpl объявляет несколько переменных-членов, хранящих указатели на интерфейсы ISAPI-расширения (таблица 3).

Наиболее важные методы интерфейса IRequestHandler:

• InitializeHandler – вызывается перед обработкой запроса, ему передаются в качестве параметров информация о запросе и указатель на интерфейс IServiceProvider. Используется, как правило, для получения общих сервисов ISAPI-расширения.
• HandleRequest – выполняет обработку запроса.

Архитектура XML Web-сервисов

XML Web-сервисы, создаваемые на основе ATL Server, используют базовую архитектуру ATL Server, расширяя ее специфичными для обработки SOAP-запросов элементами.

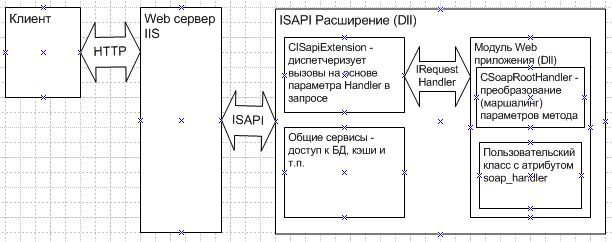

Рисунок 2. Архитектура XML Web сервиса.

Запросы клиентов попадают в ISAPI-расширение (диспетчер), которое выделяет из запроса имя нужного модуля и передает ему управление. В модуле Web-приложения из тела SOAP-запроса выделяются параметры, которые преобразуются из текстового (сериализованного) в бинарное представление. Далее управление получает непосредственно код Web-приложения. После обработки запроса возвращаемые значения преобразуются в текстовое представление и формируется XML-отклик сервера. Этот отклик передается клиенту через ISAPI-расширение и Web-сервер.

"Здравствуй, мир" (ATL Server edition)

Теперь, когда мы узнали, как устроены приложения ATL Server, можно перейти к созданию простейшего серверного SOAP-приложения.

В этом и последующих примерах используются следующие программные средства и инструменты:

• MS VC++ 7.0 и ATL 7.0 – для разработки серверных и клиентских приложений.
• VBScript и клиентская часть SOAP Toolkit 3.0 – для создания клиентов.
• IIS 5.0 – для доступа к серверным компонентам по HTTP.
• Утилита трассировки для анализа сообщений, передаваемых от клиента серверу и обратно.
• IE – для диагностики работоспособности сервера.
• Любой текстовый редактор для работы с WSDL- и WSML-файлами.

Создадим новое приложение с помощью мастера “ATL Server”. На закладке “Application Options” укажем опцию “Create as Web Service”.

Мастер создаст два проекта – ISAPI-расширение и модуль Web-приложения (кроме того, мастер создаст виртуальный каталог IIS, в котором будут размещаться модули приложения, и установит свойства проекта так, чтобы модули копировались в этот виртуальный каталог при каждой сборке).

В состав проекта Web-приложения мастер включает следующие файлы:

• HelloWorld.h – объявляет обработчик SOAP-запросов. Содержит реализации методов, вызываемых по протоколу SOAP.
• HelloWorld.cpp – реализация DllMain.
• HelloWorld.htm – статический файл, содержащий описание методов XML Web-сервиса.

• HelloWorld.disco – содержит ссылки на описание Web сервиса.

В проекте нигде нет упоминания о WSDL-файле, необходимом клиентам для формирования правильных запросов к серверу. Это не ошибка мастера – WSDL-файл генерируется автоматически, когда сервер получает запрос “http://IVAN/HelloWorld/HelloWorld.dll?Handler=GenHelloWorldWSDL”. Чтобы убедиться в этом, достаточно набрать в строке адреса браузера этот URL.

Созданный мастером обработчик SOAP-запросов выглядит так:

[
  uuid("45D0BAAF-BF1B-4662-909B-983ED93D2952"),
  object
]
__interface IHelloWorldService
{
  [id(1)] HRESULT HelloWorld([in] BSTR bstrInput,
    [out, retval] BSTR *bstrOutput);
};
[
  request_handler(name="Default", sdl="GenHelloWorldWSDL"),
  soap_handler(
    name="HelloWorldService",
    namespace="urn:HelloWorldService",
    protocol="soap"
  )
]
class CHelloWorldService :
  public IHelloWorldService
{
  [ soap_method ]
  HRESULT HelloWorld(/*[in]*/ BSTR bstrInput,
            /*[out, retval]*/ BSTR *bstrOutput)
  {
    ...
  }
};

Методы, которые будут доступны по протоколу SOAP, должны быть объявлены в интерфейсе – поэтому мастер создал интерфейс IHelloWorldService с единственным методом HelloWorld. Сам обработчик запросов CHelloWorldService использует ATL-атрибуты, которые скрывают механику его работы.

Атрибуты request_handler и soap_handler в данном случае указывают, что:

• Класс является обработчиком HTTP-запросов, то есть реализует интерфейс IRequestHandler.
• Создается Web-сервис с именем “HelloWorldService” (это имя появится в WSDL-файле в теге “Service”).
• Имя обработчика запросов задается первым параметром атрибута request_handler, и в данном случае это имя – “Default”.
• Имя обработчика запросов для автоматического создания WSDL-файла задается вторым параметром атрибута request_handler.
• Благодаря применению этих атрибутов класс CHelloWorldService будет унаследован от класса CSoapHandler, реализующего интерфейс IRequestHandler.
• Атрибут “soap_method” указывает, что метод “HelloWorld” может быть вызван клиентами по протоколу SOAP. Добавляемый этим атрибутом код мы рассмотрим подробнее в следующих разделах.

Клиент Web-сервиса “Здравствуй, мир”

Чтобы увидеть наше серверное приложение в действии, нужен клиент. Проще всего реализовать его с помощью кода на VBScript, использующего клиентскую часть SOAP Toolkit:

        Set o = CreateObject("MSSOAP.SoapClient30")
o.MSSoapInit "http://ivan/HelloWorld/HelloWorld.dll?Handler=GenHelloWorldWSDL"
s = o.helloworld("from ATL 7.0")
MsgBox s

ATL 7.0 включает поддержку протокола SOAP не только на серверной стороне. Поэтому альтернативную реализацию клиента мы напишем на C++ с помощью все того же ATL и утилиты Sproxy.exe, которая генерирует классы-обертки C++ по описанию Web-сервиса в WSDL. Для этого мы создадим консольное Win32-приложение с поддержкой ATL и добавим ссылку на disco-файл нашего Web-сервиса (с помощью меню Project/Add Web Reference).

После добавления ссылки на Web-сервис в проекте появятся еще два файла:

• WSDL-файл, полученный с сервера с помощью запроса GenHelloWorldWSDL.
• Заголовочный файл HelloWorld.h, который содержит сгенерированный proxy-класс, позволяющий вызывать методы серверного компонента по протоколу SOAP.

Подробнее структуру клиентского класса и принцип его работы мы рассмотрим позже. Пока лишь отметим, что информация из WSDL-файла анализируется на этапе генерации proxy-класса. Поэтому во время выполнения нет необходимости в разборе этого файла и динамическом формировании вызова метода на основе информации из него. За счет этого уменьшаются накладные расходы, связанные с подготовкой вызова. Но, с другой стороны, если WSDL-файл изменяется, proxy-классы должны быть сгенерированы заново, и код клиента должен быть перекомпилирован.

Теперь, когда у нас есть класс-обертка, осталось написать код, вызывающий метод “HelloWorld”:

        int _tmain(int argc, _TCHAR* argv[])
{
  usingnamespace HelloWorldService;
  ::CoInitialize(0);
  {
    CHelloWorldService svc;
    CComBSTR bstrResult;
    HRESULT hr = svc.HelloWorld(CComBSTR(L"ATL 7.0 Client"), &bstrResult);
    ATLASSERT(SUCCEEDED(hr));
  }
  ::CoUninitialize();
  return 0;
}

Забавно, что в приведенном коде клиента нигде нет упоминания URL сервера, по которому происходит обращение – этот адрес был взят из WSDL-файла. Он передается в виде константы в конструкторе класса-обертки, поэтому искать его надо в сгенерированном файле HelloWorld.h. Изменить URL для подключения можно с помощью вызова метода SetUrl:

CHelloWorldService svc;
svc.SetUrl(L”http://ivan/HelloWorld/HelloWorld.dll?Handler=Default”);

Внутреннее устройство обработчика SOAP-запросов

Распределенные приложения, создаваемые с помощью SOAP Toolkit, используют наборы серверных COM(+) компонентов, которые получают внешние вызовы от компонента SoapServer, входящего в состав SOAP Toolkit. SoapServer, в свою очередь, получает запрос от кода в ASP-странице (которая генерируется мастером) или от ISAPI-расширения, также входящего в состав SOAP Toolkit. Для вызова серверных компонентов используется интерфейс IDispatch. SoapServer анализирует информацию в WSDL- и WSML-файлах и преобразует SOAP-запрос в вызов IDispatch-интерфейса у нужного серверного компонента. Для разработчика приложений на основе SOAP Toolkit SoapServer представляет собой “черный ящик”. Доступные методы изменения логики его работы – модификация WSDL- и WSML-файлов и использование mapper-ов для преобразования типов данных.

Приложениями, создаваемыми на основе ATL Server, легче управлять. Разработчик в данном случае имеет большие возможности по изменению логики работы сервера, так как у него есть доступ и к коду ISAPI-расширения, и к коду, отвечающему за диспетчеризацию входящих вызовов. Целью данного раздела является знакомство с реализацией обработчика/диспетчера SOAP запросов, входящего в состав ATL Server, и принципов его работы.

CSoapHandler<>

Основной класс, организующий обработку запросов – CSoapHandler<THandler>. Здесь THandler – пользовательский класс, который будет унаследован от CSoapHandler<> явно или неявно при использовании атрибута “soap_handler”. Класс CSoapHandler<> унаследован от базового класса CSoapRootHandler. Этот класс реализует всю логику для создания и разбора SOAP сообщений, и используется в качестве базового класса для серверного и клиентского кода.

CSoapHandler<> реализует интерфейс IRequestHandler, который необходим для взаимодействия с ISAPI-расширением. При этом переопределяются два метода этого интерфейса – “InitializeHandler” и “HandleRequest”, реализация остальных методов добавляется в класс путем наследования от IRequestHandlerImpl<> – реализации интерфейса IRequestHandler по умолчанию.

Главной особенностью базового класса CSoapRootHandler является ручная генерация XML и разбор XML-сообщений с помощью парсера SAX, входящего в MS XML. Такой подход позволяет избежать накладных расходов, связанных с использованием MS XML DOM-парсера – полной загрузки и разбора XML, а также преобразований типов данных в automation-совместимые при работе с MS XML DOM-парсером.

Автоматическая генерация WSDL

Когда пользовательский класс использует атрибут “request_handler” и задает имя параметра sdl – в заголовочный файл с объявлением класса после раскрытия атрибута добавляется макрос:

HANDLER_ENTRY_SDL("Default", CHelloWorldService,
  ::HelloWorldService::CHelloWorldService, GenHelloWorldWSDL)

Этот макрос добавляет в класс объявление typedef для класса CSDLGenerator, который и отвечает за генерацию WSDL.

При генерации WSDL используется шаблон Server Response File, имя которого объявляется как строковая константа в файле atspriv.h. Этот шаблон представляет собой совокупность статического текста и набора инструкций для генерации динамической части.(srf очень напоминает ASP-страницы, которые задают статическое содержание и правила, по которым генерируется динамическая часть). В srf-шаблоне используются специальные метки, которые означают вызов методов и конструкции “while”, “if” и т.п. Ниже приведен фрагмент srf для генерации WSDL:

{{whileGetNextFunction}}
{{while GetNextParameter}}
{{if IsArrayParameter}}
  <s:complexType name=\"{{GetFunctionName}}_{{GetParameterName}}_Array\">
    <s:complexContent>
      <s:restriction base=\"soapenc:Array\">
        <s:attribute ref=\"soapenc:arrayType wsdl:arrayType=
          {{if IsParameterUDT}}s0:
          {{else}}s:
          {{endif}}{{GetParameterSoapType}}
          {{if IsParameterDynamicArray}}[]
          {{else}}{{GetParameterArraySoapDims}}
          {{endif}}\"/>
      </s:restriction>
    </s:complexContent>
  </s:complexType>
{{endif}}
{{endwhile}}
{{endwhile}}

Преобразование такого шаблона производится с помощью класса CStencil, которому передается сам шаблон и указатель на интерфейс ITagReplacer. CStencil разбирает шаблон и вызывает указанные в нем методы, генерирующие динамическую часть. Обработчики задаются макросами в классе _CSDLGenerator, отвечающем за генерацию WSDL. Каждая строка в карте (см. листинг ниже) обработчиков ставит в соответствие инструкции из SRF функцию без параметров в классе _CSDLGenerator. Сам класс _CSDLGenerator работает подобно конечному автомату, сохраняя предыдущее состояние после вызова очередного обработчика. Например, обработчик OnGetNextFunction увеличивает внутренний счетчик текущей функции, а OnGetFunctionName использует этот счетчик, чтобы получить требуемое имя функции.

BEGIN_REPLACEMENT_METHOD_MAP(_CSDLGenerator)
  REPLACEMENT_METHOD_ENTRY("GetNextFunction", OnGetNextFunction)
  REPLACEMENT_METHOD_ENTRY("GetFunctionName", OnGetFunctionName)
  REPLACEMENT_METHOD_ENTRY("GetNextParameter", OnGetNextParameter)
  REPLACEMENT_METHOD_ENTRY("IsInParameter", OnIsInParameter)
  REPLACEMENT_METHOD_ENTRY("GetParameterName", OnGetParameterName)
  REPLACEMENT_METHOD_ENTRY("NotIsArrayParameter", OnNotIsArrayParameter)
  REPLACEMENT_METHOD_ENTRY("IsParameterUDT", OnIsParameterUDT)
  REPLACEMENT_METHOD_ENTRY("GetParameterSoapType", OnGetParameterSoapType)
  REPLACEMENT_METHOD_ENTRY("IsParameterDynamicArray", OnIsParameterDynamicArray)
  REPLACEMENT_METHOD_ENTRY("IsArrayParameter", OnIsArrayParameter)
  REPLACEMENT_METHOD_ENTRY("GetParameterArraySize", OnGetParameterArraySize)
  REPLACEMENT_METHOD_ENTRY("GetParameterArraySoapDims",
    OnGetParameterArraySoapDims)
  ...
END_REPLACEMENT_METHOD_MAP()

Класс CSDLGenerator реализует интерфейс ITagReplacer и генерирует WSDL с помощью класса CStencil.

CStencil s;
HTTP_CODE hcErr = s.LoadFromString(s_szAtlsWSDLSrf,
                  (DWORD) strlen(s_szAtlsWSDLSrf));
if (hcErr == HTTP_SUCCESS)
{
  hcErr = HTTP_FAIL;
  CHttpResponse HttpResponse(pRequestInfo->pServerContext);
  HttpResponse.SetContentType("text/xml");
  if (s.ParseReplacements(this) != false)
  {
    s.FinishParseReplacements();
    SetStream(&HttpResponse);
    SetWriteStream(&HttpResponse);
    SetHttpServerContext(m_spServerContext);
    ATLASSERT( s.ParseSuccessful() != false );
    hcErr = s.Render(this, &HttpResponse);
  }
}

Для генерации WSDL "на лету" классу CSDLGenerator требуется доступ к описанию реализуемых компонентом интерфейсов и методов, которые будут вызываться по протоколу SOAP. Как в ATL 7.0 описываются интерфейсы, методы и параметры методов, вызываемые по протоколу SOAP, мы рассмотрим в следующем разделе.

Описание интерфейсов, методов и заголовков SOAP запросов

В SOAP Toolkit для получения информации о методах и параметрах методов компонентов, вызываемых по протоколу SOAP, использовалась библиотека типов, а для динамического вызова методов на основе информации в SOAP-запросе – интерфейс IDispatch. Несомненное достоинство такого подхода состоит в том, что интерфейс IDispatch и библиотеки типов хорошо документированы и широко используются в различных приложениях. Главные недостатки такого подхода – automation работает медленно, а вызов IDispatch::Invoke связан с накладными расходами, то есть преобразованиями типов в VARIANT и использованием информации из библиотеки типов. ATL использует собственный механизм описания интерфейсов, методов и параметров, главным “двигателем” которого являются ATL-атрибуты.

Метод, который будет вызываться по протоколу SOAP, должен объявляться с атрибутом “soap_method”:

[ soap_method ]
HRESULT HelloWorld(/*[in]*/ BSTR bstrInput,
            /*[out, retval]*/ BSTR *bstrOutput)
{
  ...
}

Если провайдер атрибутов ATL встречает такой атрибут, в тело класса добавляется объявление нескольких структур, описывающих метод и его параметры. Информация из этих структур и будет использоваться для создания WSDL-файла и динамического вызова нужного метода на основе SOAP-запроса.

Для метода объявленного с атрибутом “soap_method”, создаются следующие структуры:

• Для метода создается структура, содержащая все входные и выходные параметры метода. Например, для метода HelloWorld([in]BSTR, [out,retval]BSTR*) будет создана структура:

        struct ___HelloWorldService_CHelloWorldService_HelloWorld_struct
{
  BSTR bstrInput;
  BSTR bstrOutput;
};

• Для каждого параметра задается смещение в этой структуре, а код в CSoapRootHandler выделяет для структуры блок памяти и работает с параметрами, используя смещения:

        void *pvCurrent = ((unsignedchar *)pvParam)+pEntries[i].nOffset

• Для каждого параметра создается структура _soapmapentry (для сложных параметров, например структур, может генерироваться несколько структур – дополнительные структуры используются для передачи информации о членах структуры). Эта структура описывает имя параметра, его тип, флаги маршалинга (входной, выходной параметр и т.п.), размер и смещение параметров в структуре, рассмотренной выше. Для сложных параметров-структур указывается также адрес описания полей структуры. Ниже приведен фрагмент объявления структуры _soapmapentry и пример ее заполнения:

        struct _soapmapentry
{
  ULONG nHash;
  constchar * szField;
  const WCHAR * wszField;
  int cchField;
  int nVal;
  DWORD dwFlags;

  size_t nOffset;
  constint * pDims;

  const _soapmap * pChain;

  int nSizeIs;
  ...
};
...
{
  0xA9ECBD0B,
  "bstrInput",
  L"bstrInput",
  sizeof("bstrInput")-1,
  SOAPTYPE_STRING,
  SOAPFLAG_NONE | SOAPFLAG_IN | SOAPFLAG_RPC | SOAPFLAG_ENCODED |
    SOAPFLAG_NULLABLE,
  offsetof(__CHelloWorldService_HelloWorld_struct, bstrInput),
  NULL,
  NULL,
  -1,
},

• Для метода создается структура _soapmap, которая содержит ссылки на структуры-описания параметров и имя метода

        struct _soapmap
{
  ULONG nHash;
  constchar * szName;
  const wchar_t * wszName;
  int cchName;
  int cchWName;
  SOAPMAPTYPE mapType;
  const _soapmapentry * pEntries;
  size_t nElementSize;
  size_t nElements;
  int nRetvalIndex;

  DWORD dwCallFlags;
  ...
};

extern__declspec(selectany) const _soapmap __CHelloWorldService_HelloWorld_map =
{
  0x46BA99FC,
  "HelloWorld",
  L"HelloWorld",
  sizeof("HelloWorld")-1,
  sizeof("HelloWorld")-1,
  SOAPMAP_FUNC,
  __CHelloWorldService_HelloWorld_entries,
  sizeof(__CHelloWorldService_HelloWorld_struct),
  1,
  -1,
  SOAPFLAG_NONE | SOAPFLAG_RPC | SOAPFLAG_ENCODED,
  0xE6CAFA1C,
  "urn:HelloWorldService",
  L"urn:HelloWorldService",
  sizeof("urn:HelloWorldService")-1
};

• Для параметров-структур также создается структура _soapmap, описывающая поля структуры. Таким образом, получается цепочка – _soapmapentry -> _soapmap -> _soapmapentry ->… Тип информации, хранящейся в _soapmap, определяется полем SOAPMAPTYPE mapType. Для описания функции это будет SOAPMAP_FUNC, для описания структуры – SOAPMAP_STRUCT.

Аналогичные структуры добавляются в код при использовании атрибута “soap_header”. Этот атрибут позволяет передавать/получать информацию в заголовке SOAP запроса. Параметры этого атрибута указывают имя переменной члена для хранения содержимого заголовка, является ли заголовок обязательным и входным или выходным. Использование заголовка иллюстрирует следующий код:

[ soap_method ]
[ soap_header("m_Hdr", false, false, true) ]
HRESULT HelloWorld(/*[in]*/ BSTR bstrInput,
          /*[out, retval]*/ BSTR *bstrOutput)
{
  ...
  m_Hdr = L"Some header";
  return S_OK;
}
BSTR m_Hdr;

Для доступа к сгенерированным структурам в пользовательский класс добавляется несколько функций, которые объявляются как чисто виртуальные в базовом классе CSoapRootHandler:

        virtual
        const _soapmap ** GetFunctionMap() = 0;
virtualconst _soapmap ** GetHeaderMap() = 0;
virtualconst wchar_t * GetNamespaceUri() = 0;
virtualconstchar * GetServiceName() = 0;
virtualconstchar * GetNamespaceUriA() = 0;
virtual HRESULT CallFunction(
  void *pvParam,
  const wchar_t *wszLocalName, int cchLocalName,
  size_t nItem) = 0;
virtualvoid * GetHeaderValue() = 0;

Наибольший интерес представляет функция “CallFunction” – именно с ее помощью происходит диспетчеризация вызова во время обработки запроса. Тело функции генерируется провайдером атрибутов ATL в пользовательском классе и может выглядеть так:

ATL_NOINLINE inline HRESULT CHelloWorldService::CallFunction(
  void *pvParam,
  const wchar_t *wszLocalName,
  int cchLocalName,
  size_t nItem)
  {
    wszLocalName;
    cchLocalName;
    HRESULT hr = S_OK;
    switch(nItem)
    {
      case 0:
      {
        ___HelloWorldService_CHelloWorldService_HelloWorld_struct *p =
          (___HelloWorldService_CHelloWorldService_HelloWorld_struct *) pvParam;
        hr = HelloWorld(p->bstrInput, &p->bstrOutput);
break;
      }
      default:
      hr = E_FAIL;
    }
  return hr;
}

Класс CSoapRootHandler, обрабатывая запрос, вызывает метод CallFunction и передает ему адрес блока памяти, в котором размещаются параметры метода, а также номер метода в карте методов.

Отладка приложений ATL Server

Отлаживать Web-приложения в Visual Studio 7.0 стало проще, главным образом благодаря тому, что теперь отладчик может автоматически находить нужный процесс сервера IIS, в котором выполняется код Web-приложения и подключаться к нему.

Для этого в свойствах проекта на закладке Debugging нужно указать URL, при обработке которого будут загружены отлаживаемые модули. Отладчик Visual Studio сгенерирует специальный HTTP-запрос (запрос будет использовать специальную команду DEBUG), в теле которого будет передан CLSID компонента. ISAPI-расширение, получая такой запрос, создает компонент с указанным CLSID и передает ему ID текущего процесса, отладчик Visual Studio подключается к этому процессу.

Проекты, созданные с помощью мастера “ATL Server”, по умолчанию для отладки используют URL, генерирующий WSDL-файл , например, “http://ivan/HelloWorld/HelloWorld.dll?Handler=GenHelloWorldWSDL”.

Чтобы начать отладку модуля, нужно установить точки останова на отлаживаемых методах и нажать F5 (меню Debug/Start). Появится окно браузера, отображающее указанный в настройках проекта URL (по умолчанию – сгенерированный WSDL-файл). Теперь можно запускать клиентские приложения – выполнение методов будет прервано на расставленных точках останова.

CDebugReportHook и WEBDbg

Еще одна новая возможность отладки Web-приложений – использование класса CDebugReportHook. Он перехватывает вызовы ATLTRACE и ATLASSERT, и передает информацию в именованный канал (pipe). Клиент WEBDbg (входит в состав утилит, поставляемых вместе с Visual Studio 7.0) отображает на экране сообщения из этого канала.

Очень полезная возможность WEBDbg заключается в том, что эта утилита способна показывать стек вызовов. Для этого нужно включить в меню View опцию “Stack Trace” и генерировать прерывание остановки int 3 при появлении заданного сообщения. Выбор сообщения производится с помощью фильтра сообщений, в котором могут использоваться регулярные выражения.

При невыполнении условия ATLASSERT, или при появлении сообщения, для которого включена опция “Break On Message”, WEBDbg предлагает выбор – остановить процесс, подключить отладчик (int 3) или продолжить выполнение дальше.

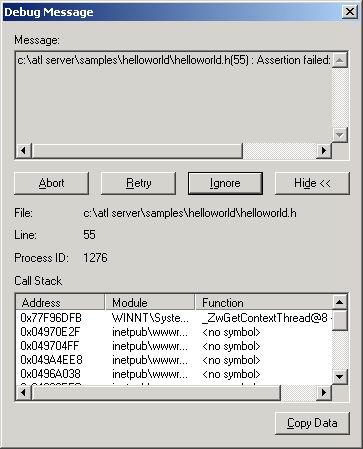

Рисунок 3. Отладка с WEBDbg.

Утилита трассировки SOAP-сообщений

Для отладки приложений ATL Server можно использовать утилиту трассировки SOAPTrace из SOAP Toolkit. Для этого нужно заставить клиента обращаться не к 80-му порту, а к порту 8080, на котором работает SOAPTrace. Если в качестве клиента используется приложение, созданное с помощью SOAP Toolkit, то URL сервера берется из WSDL-файла. Но в генерируемом WSDL-файле не указано порта 8080. В этой ситуации можно поступить так: сохранить сгенерированный сервером WSDL-файл на диске, заменить в этом файле URL сервера так, чтобы использовался порт 8080, и указать клиенту этот WSDL-файл.

Если клиент создан с помощью генератора SProxy, то манипуляции с WSDL-файлом не нужны, достаточно модифицировать URL, который появится в заголовочном файле, сгенерированном SProxy.

SOAPDebugApp

В состав примеров ATL Server, поставляемых вместе с Visual Studio 7.0, входит пример SOAPDebugApp, который позволяет отлаживать серверные приложения в адресном пространстве клиента. Основная идея заключается в том, что клиентские прокси-классы, генерируемые SProxy.exe, параметризуются классом для отправки и получения запросов, т.е. фактически этот класс выступает в роли транспорта для SOAP-сообщений. Пример SOAPDebugApp предлагает реализацию транспорта, которая просто загружает серверный модуль в адресное пространство клиента и эмулирует Web сервер, реализуя интерфейс IHttpServerContext. Благодаря этому все запросы клиента передаются напрямую в серверный модуль, минуя отправку по http. С помощью SOAPDebugApp можно эффективно отлаживать серверные модули и “шагать” отладчиком в соответствующие методы серверного модуля прямо из кода клиента.

Активация обработчиков запросов

Как уже упоминалось выше, ISAPI-расширение будет создавать экземпляр обработчика запроса каждый раз, когда поступает новый запрос от клиента. Это означает, что состояние объекта-обработчика запроса будет теряться между запросами, так как следующий запрос будет обрабатывать уже другой экземпляр.

Хранить состояние обработчик запросов может с помощью ISAPI-расширения. В создаваемом мастером “ATL Server” проекте для ISAPI-расширения нужно выбрать опцию “Blob Cache". Мастер добавит в код ISAPI-расширения поддержку соответствующего сервиса, а обработчик запросов сможет получать к нему доступ с помощью вызова IServiceProvider::QueryService.

Мы рассмотрим небольшой пример, в котором будет использоваться заголовок запроса для того, чтобы передать клиенту cookie, впоследствии с помощью этого cookie серверный компонент будет идентифицировать клиента и восстанавливать информацию из кэша, который хранится в ISAPI-расширении.

Наш Web-сервис будет поддерживать такой интерфейс:

__interface IStateFullService
{
  [id(1)] HRESULT SetInformation([in] BSTR bstrInput);
  [id(2)] HRESULT GetInformation([out,retval] BSTR* pbstrOutput);
};

SetInformation будет получать строку от клиента и сохранять ее в Blob Cache. GetInformation будет извлекать ее из Blob Cache и возвращать клиенту. Для промежуточного хранения строки нельзя использовать переменную-член по двум причинам – во-первых, клиентов может быть несколько, и каждый присылает свою собственную строку, во-вторых, между запросами объект-обработчик запросов разрушается и теряет свое состояние.

Мы решим эту проблему, используя кэш в памяти, поддерживаемый ISAPI-расширением IMemoryCache. Идентифицировать клиентов мы будем с помощью cookie, передаваемого в заголовке запроса. Для этого пригодится атрибут “soap_header”:

[ soap_method ]
[ soap_header("m_sCookie", false, false, true)]
HRESULT SetInformation(/*[in]*/ BSTR bstrInput)
{
   m_sCookie = createCookie().Detach();
   CFileTime ftSpan = CFileTime::GetCurrentTime() +
     CFileTimeSpan(CFileTime::Second*10);
   m_spBlobCache->Add(CW2A(m_sCookie), bstrInput, SysStringByteLen(bstrInput),
     &ftSpan , 0, 0, 0);
  }
  return S_OK;
}

[ soap_method ]
[ soap_header("m_sCookie", true, true, false) ]
HRESULT GetInformation(/*[OUT,retval]*/ BSTR* pbstrOutput)
{
  HCACHEITEM hItem = NULL;
  if(!pbstrOutput) return E_POINTER;
  *pbstrOutput = 0;
  // У метода атрибут soap_header устанавливает параметр required в true, // поэтому переменная m_sCookie ВСЕГДА будет инициализрована кодом //маршалинга ATL – это ведь не просто переменная, а заголовок SOAP запроса.if(SUCCEEDED(m_spBlobCache->LookupEntry(CW2A(m_sCookie), &hItem)))
  {
    void* pData = NULL;
    DWORD dwSize;
    if(SUCCEEDED(m_spBlobCache->GetData(hItem, &pData, &dwSize)))
    {
      *pbstrOutput = CComBSTR(dwSize,
         reinterpret_cast<LPCOLESTR>(pData)).Detach();
    }
    m_spBlobCache->ReleaseEntry(hItem);
  }
  return S_OK;
}


CComBSTR createCookie()
{
  CSessionNameGenerator gen;
  DWORD dwSize = MAX_SESSION_KEY_LEN - 1;
  char buf[MAX_SESSION_KEY_LEN - 1];
  gen.GetNewSessionName(buf, &dwSize);
  return buf;
}

BSTR m_sCookie;
CComPtr<IMemoryCache> m_spBlobCache;

Метод SetInformation запоминает строку клиента в кэше и возвращает cookie с именем m_sCookie в заголовке запроса, метод GetInformation использует это cookie чтобы найти нужную строку в кэше и вернуть ее клиенту. Наш кэш использует фиксированное время жизни для элементов – мы его задаем как:

CFileTime ftSpan = CFileTime::GetCurrentTime() +
    CFileTimeSpan(CFileTime::Second*10);

Это значит, что элемент будет удален из кэша через 10 секунд.

Переменная-член, хранящая содержимое запроса, объявлена как BSTR. Ее временем жизни, а также выделением и освобождением памяти для нее занимается класс CSoapRootHandler на основе рассматривавшихся выше структур, сгенерированных провайдером атрибутов ATL. Поэтому мы не можем, например, использовать класс-обертку CComBSTR. Память для строки будет выделена кодом ATL до входа в метод и освобождена после выхода. Метод GetInformation только выделяет память для этой строки, освобождаться она также будет после вызова метода.

Клиента мы создадим как консольное приложение с поддержкой ATL и добавим ссылку на Web-сервис (Add Web Reference). Код клиента очень прост:

      #include
      "stdafx.h"
      #include
      "StateFull.h"
      int _tmain(int argc, _TCHAR* argv[])
{
  usingnamespace StateFullService;
  ::CoInitialize(0);
  {
    CStateFullService svc;
    CComBSTR bstrData = L"some data";
    HRESULT hr = svc.SetInformation(bstrData);
    ATLASSERT(SUCCEEDED(hr));
    CComBSTR bstrResult;
    hr = svc.GetInformation(&bstrResult);
    ATLASSERT(SUCCEEDED(hr));
    AtlCleanupValueEx(&svc.m_sCookie, svc.GetMemMgr());
  }
  ::CoUninitialize();
  return 0;
}

SProxy создает для заголовка переменную-член m_sCookie, ее содержимое после вызова SetInformation устанавливается значением, которое вернул сервер. Это значение используется затем в вызове GetInformation. Освободить память для заголовка должен клиент – это делается с помощью вызова функции AtlCleanupValueEx.

Создать клиента с помощью SOAP Toolkit будет сложнее, так как “стандартный набор” SOAP Toolkit не включает в себя компонентов для работы с SOAP-заголовками. Поэтому, чтобы получить и установить заголовок, на клиенте нужно реализовать компонент с интерфейсом IHeaderHandler30.

В реальных приложениях серверные компоненты могут хранить свое состояние не в памяти, а, например, в базе данных. В состав примеров ATL Server входит SOAPState, который демонстрирует создание инфраструктуры для хранения и получения состояния серверного компонента. ISAPI-расширение в этом примере реализует специальный сервис, скрывающий способ сохранения состояния, а SOAP-обработчики запросов реализуют специальный интерфейс, с помощью которого клиент может повлиять на продолжительность хранения состояния.

Обработка ошибок

Важная часть любого приложения – корректная обработка возникающих во время работы ошибок. Спецификация протокола SOAP предусматривает для передачи сообщения об ошибке специальный вид серверного отклика – SOAP Fault. Структуру этого отклика и назначение отдельных элементов мы рассматривали в предыдущей статье.

Серверные приложения, создаваемые с помощью SOAP Toolkit 3.0, представляют собой набор компонентов, поддерживающих интерфейс IDispatch. SOAP-запросы преобразуются компонентом SoapServer30 в COM-вызовы этих компонентов. В случае возникновения ошибок SoapServer анализирует содержимое IErrorInfo после вызова метода компонента и генерирует Soap Fault, заполняя его информацией из IErrorInfo, установленного компонентом.

Обработчик запросов ATL Server не является COM-компонентом в полном смысле этого слова – модуль Web-приложения не содержит tlb, для обработчиков запросов не делается никаких записей в реестре, и они не являются coclass’ами. Обработчики запросов ATL Server не устанавливают информацию об ошибках в стиле COM (через IErrorInfo). Вместо этого они возвращают HRESULT с установленным битом ошибки, а стандартная реализация обработчика запросов CSoapHandler из atlsoap.h просто использует FormatMessage для формирования описания ошибки по этому HRESULT. Вот соответствующий код из atlsoap.h:

_ATLTRY
{
  hr = CallFunctionInternal();
}
...
if (FAILED(hr))
{
  Cleanup();
  HttpResponse.ClearHeaders();
  HttpResponse.ClearContent();
  ...
  HttpResponse.SetStatusCode(500);
  GenerateAppError(&HttpResponse, hr);
  return AtlsHttpError(500, SUBERR_NO_PROCESS);
}

Если вызов метода CallFunctionInternal завершается с ошибкой, CSoapRootHandler вызывает виртуальную функцию GenerateAppError, которая и формирует нужный SOAP Fault. Реализация этой функции по умолчанию в CSoapHandler использует FormatMessage для переданного HRESULT:

LPWSTR pwszMessage = NULL;
DWORD dwLen = ::FormatMessageW(FORMAT_MESSAGE_ALLOCATE_BUFFER
  | FORMAT_MESSAGE_FROM_SYSTEM,
  NULL, hr, 0, (LPWSTR) &pwszMessage, 0, NULL);
if(dwLen == 0)
{
  pwszMessage = L"Application Error";
}
hr = SoapFault(SOAP_E_SERVER, pwszMessage, dwLen ? dwLen : -1);

Поскольку GenerateAppError – виртуальная функция, нам ничего не стоит переопределить ее так, чтобы описание ошибки “вытаскивалось” из IErrorInfo, если он установлен.

Первая попытка передать клиенту информацию об ошибке выглядит так:

      virtual ATL_NOINLINE HRESULT GenerateAppError(IWriteStream *pStream, HRESULT hr)
{
  CComPtr<IErrorInfo> spInfo;
  if(::GetErrorInfo(0, &spInfo) == S_OK)
  {
    CComBSTR bstrDesc;
    spInfo->GetDescription(&bstrDesc);
    hr = SoapFault(SOAP_E_SERVER, bstrDesc, bstrDesc.Length());
  }
  else
    hr = CSoapHandler<CErrHandlingService>::GenerateAppError(pStream, hr);
  return hr;
}

В методе компонента устанавливаем IErrorInfo (сам компонент нужно унаследовать от CComCoClass<CLSID_NULL>):

[ soap_method ]
HRESULT HelloWorld(/*[in]*/ BSTR bstrInput, /*[out, retval]*/ BSTR *bstrOutput)
{
  return Error(L"evil error ocurred during request processing",
    __uuidof(IErrHandlingService), E_UNEXPECTED);
}

SOAP Fault, генерируемый сервером для вызова метода HelloWorld, выглядит так:

<SOAP:Envelope xmlns:SOAP="http://schemas.xmlsoap.org/soap/envelope/">
   <SOAP:Body>
     <SOAP:Fault>
       <faultcode>SOAP:Server</faultcode>
       <faultstring>SOAP Server Application Faulted</faultstring>
       <detail>evil error ocurred during request processing</detail>
     </SOAP:Fault>
   </SOAP:Body>
</SOAP:Envelope>

Как видим, содержание SOAP Fault достаточно сильно отличается от того, который генерирует SOAP Toolkit в аналогичной ситуации. В отклике сервера нет кода ошибки HRESULT, которая произошла на сервере, а <faultstring> всегда устанавливается в “SOAP Server Application Faulted”, что может сбить с толку клиентское приложение. Сравните это с SOAP Fault, генерируемым сервером SOAP Toolkit:

<?xml version="1.0" encoding="UTF-8" standalone="no" ?>
<SOAP-ENV:Envelope ...>
 <SOAP-ENV:Body ...>
  <SOAP-ENV:Fault>
  <faultcode>SOAP-ENV:Server</faultcode>
  <faultstring>Can add no more numbers</faultstring>
  <faultactor>http://ivan:8080/Sample1/Sample1.ASP</faultactor>
  <detail>
    <mserror:errorInfo ...>
    <mserror:returnCode>-2147467259 : Unspecified error </mserror:returnCode>
    <mserror:serverErrorInfo>
      <mserror:description>Can add no more numbers</mserror:description>
      <mserror:source>Sample1.Adder.1</mserror:source>
    </mserror:serverErrorInfo>
    ...
   </mserror:errorInfo>
   </detail>
  </SOAP-ENV:Fault>
 </SOAP-ENV:Body>
</SOAP-ENV:Envelope>

Такой отклик сервера содержит гораздо больше информации об ошибке, которая произошла во время обработки запроса.

Создадим другой вариант GenerateAppError, который будет создавать XML-описание ошибки <mserror:errorInfo>:

      virtual ATL_NOINLINE HRESULT GenerateAppError(IWriteStream *pStream, HRESULT hr)
{

  CComBSTR bstrDesc, bstrSource;
  CComPtr<IErrorInfo> spInfo;
  if(::GetErrorInfo(0, &spInfo) == S_OK)
  {
    spInfo->GetDescription(&bstrDesc);
    spInfo->GetSource(&bstrSource);
  }
  else
  {
     LPWSTR pwszMessage = NULL;
     DWORD dwLen = ::FormatMessageW(FORMAT_MESSAGE_ALLOCATE_BUFFER |
      FORMAT_MESSAGE_FROM_SYSTEM, NULL, hr, 0, (LPWSTR) &pwszMessage,
      0, NULL);

     if (dwLen == 0)
     {
       bstrDesc = L"Application Error";
     }
     else
     {
       bstrDesc = pwszMessage;
       LocalFree(pwszMessage);
     }
  }

  const LPCWSTR s_szErrorFormat =
  L"<mserror:errorInfo xmlns:mserror=\"http://schemas.microsoft.com/"
  L"soap-toolkit/faultdetail/error/\">"
  L"   <mserror:returnCode>%d</mserror:returnCode>"
  L"   <mserror:serverErrorInfo>"
  L"   <mserror:description>%ws</mserror:description>"
  L"   <mserror:source>%ws</mserror:source>"
  L"  </mserror:serverErrorInfo>"
  L"</mserror:errorInfo>";

  CStringW strFault;
  strFault.Format(s_szErrorFormat, hr, (WCHAR*)bstrDesc, (WCHAR*)bstrSource);

  hr = SoapFault(SOAP_E_SERVER, strFault, strFault.GetLength());
  return hr;
}

Теперь клиент SOAP Toolkit получает более полную информацию об ошибке:

      Set o = CreateObject("MSSOAP.SoapClient30")
o.MSSoapInit "http://ivan/ErrHandling/ErrHandling.dll?Handler=GenErrHandlingWSDL"onerrorresumenext
s = o.helloworld("from ATL 7.0")
msgbox "Code: " & hex(err.Number) & " Description: " & err.description

Клиент, написанный с помощью ATL 7.0, не ожидает такой подробной информации от сервера. Поэтому, чтобы добиться правильной обработки сообщений об ошибках на клиенте, придется написать код, который будет разбирать серверное сообщение <mserror:errorInfo> и устанавливать IErrorInfo в соответствии с SOAP Fault. Подробнее устройство клиента ATL 7.0 мы рассмотрим позже, а пока достаточно знать, что клиентская Proxy, сгенерированная с помощью SProxy.exe, получает в качестве параметра шаблона класс, отвечающий за передачу сообщений серверу. Вот пример объявления Proxy в сгенерированном h-файле:

      template <typename TClient = CSoapSocketClientT<> >
class CErrHandlingServiceT

Можно создать собственный класс TClient, который будет посредником между Proxy и настоящим классом для передачи сообщений. В функции нашего класса будет входить перехват ошибок, возвращенных сервером, разбор <mserror:errorInfo> , установка на клиенте правильного IErrorInfo и возвращение клиенту правильного кода ошибки сервера.

      template<class TClient>
class ExtendedClient : public TClient
{
public:
  ExtendedClient(LPCTSTR szUrl) : TClient(szUrl) {}
  ExtendedClient(LPCTSTR szServer, LPCTSTR szUri, ATL_URL_PORT nPort=80) :
  TClient(szServer, szUri, nPort) {}

  HRESULT SendRequest(LPCTSTR szAction)
  {
    HRESULT hr = TClient::SendRequest(szAction);
    if( (FAILED(hr)) && (GetClientError() == SOAPCLIENT_SOAPFAULT))
    {
      CStringA detail = CW2A(m_fault.m_strDetail);
      CReadStreamOnCString stm(detail);
      if(SUCCEEDED(m_ErrInfo.ParseFault( &stm )) &&
        (m_ErrInfo.m_nReturnCode != S_OK))
      {
        CComPtr<ICreateErrorInfo> spInfo;
        ::CreateErrorInfo(&spInfo);
        spInfo->SetDescription((LPOLESTR)m_ErrInfo.
          m_strDescription.GetString());
        spInfo->SetSource((LPOLESTR)m_ErrInfo.m_strSource.GetString());
        CComPtr<IErrorInfo> spErrInfo;
        spInfo.QueryInterface(&spErrInfo);
        ::SetErrorInfo(0, spErrInfo);
        hr = m_ErrInfo.m_nReturnCode;
      }
    }
    return hr;
  }

  CSoapErrInfo m_ErrInfo;
};

Наш класс параметризуется настоящим транспортным классом TClient и переопределяет метод SendRequest. Если запрос к серверу закончился с ошибкой (код ATL в таком случае всегда возвращает E_FAIL), и статус указывает на наличие дополнительной информации об ошибке (SOAPCLIENT_SOAPFAULT), мы получаем значение тега “detail”, в котором и находится расширенная информация об ошибке. Разбор этой информации осуществляется с помощью пары классов CSoapErrInfo и CSoapErrInfoParser. Эти классы осуществляют разбор XML с помощью парсера SAX, а их реализация сделана на основе ATL классов CSoapFault и CSoapFaultParser, которые разбирают SOAP Fault. Принцип работы парсера SAX напоминает алгоритм генерации SRF (Server Response File) – когда парсер встречает в разбираемом XML элементы или атрибуты, он вызывает методы обработчика, а обработчик использует модель конечного автомата, чтобы запоминать свое состояние между вызовами.

      class CSoapErrInfo;

class CSoapErrInfoParser : public ISAXContentHandlerImpl
{
private:

  CSoapErrInfo *m_pErrInfo;

  DWORD m_dwState;

  conststatic DWORD STATE_ERROR     = 0;
  conststatic DWORD STATE_ERRINFO    = 1;
  conststatic DWORD STATE_RETURNCODE   = 2;
  conststatic DWORD STATE_SERVERERRINFO = 4;
  conststatic DWORD STATE_SOURCE     = 8;
  conststatic DWORD STATE_DESC      = 16;
  conststatic DWORD STATE_RESET     = 32;
  conststatic DWORD STATE_SKIP      = 64;


  CComPtr<ISAXXMLReader> m_spReader;
  CSAXStringBuilder m_stringBuilder;
  CSkipHandler m_skipHandler;

  const wchar_t *m_wszSoapPrefix;
  int m_cchSoapPrefix;

public:

  // IUnknown interface
  HRESULT __stdcall QueryInterface(REFIID riid, void **ppv)
  {
    if (ppv == NULL)
    {
      return E_POINTER;
    }

    *ppv = NULL;

    if (InlineIsEqualGUID(riid, IID_IUnknown) ||
      InlineIsEqualGUID(riid, IID_ISAXContentHandler))
    {
      *ppv = static_cast<ISAXContentHandler *>(this);
      return S_OK;
    }

    return E_NOINTERFACE;
  }

  ULONG __stdcall AddRef()
  {
    return 1;
  }

  ULONG __stdcall Release()
  {
    return 1;
  }

  // constructor

  CSoapErrInfoParser(CSoapErrInfo *pErrInfo, ISAXXMLReader *pReader)
    :m_pErrInfo(pErrInfo), m_dwState(STATE_ERROR), m_spReader(pReader)
  {
    ATLASSERT( pErrInfo != NULL );
    ATLASSERT( pReader != NULL );
  }

  // ISAXContentHandler interface
  HRESULT __stdcall startElement(
    const wchar_t * wszNamespaceUri,
    int cchNamespaceUri,
    const wchar_t * wszLocalName,
    int cchLocalName,
    const wchar_t * /*wszQName*/,
    int/*cchQName*/,
    ISAXAttributes * /*pAttributes*/)
  {
    struct _errinfomap
    {
      const wchar_t *wszTag;
      int cchTag;
      DWORD dwState;
    };

    conststatic _errinfomap s_errinfoParseMap[] =
    {
      { L"errorInfo", sizeof("errorInfo")-1,
         CSoapErrInfoParser::STATE_ERRINFO },
      { L"returnCode", sizeof("returnCode")-1,
         CSoapErrInfoParser::STATE_RETURNCODE },
      { L"serverErrorInfo", sizeof("serverErrorInfo")-1,
         CSoapErrInfoParser::STATE_SERVERERRINFO },
      { L"description", sizeof("description")-1,
         CSoapErrInfoParser::STATE_DESC },
      { L"source", sizeof("source")-1,
         CSoapErrInfoParser::STATE_SOURCE }
    };

    if (m_spReader.p == NULL)
    {
      return E_INVALIDARG;
    }

    m_dwState &= ~STATE_RESET;
    for (int i=0;
      i<(sizeof(s_errinfoParseMap)/sizeof(s_errinfoParseMap[0])); i++)
    {
      if ((cchLocalName == s_errinfoParseMap[i].cchTag) &&
        (!wcsncmp(wszLocalName,
          s_errinfoParseMap[i].wszTag, cchLocalName)))
      {
        DWORD dwState = s_errinfoParseMap[i].dwState;
        if ((dwState & (STATE_ERRINFO | STATE_SERVERERRINFO)) == 0)
        {
          m_stringBuilder.SetReader(m_spReader);
          m_stringBuilder.SetParent(this);

          m_stringBuilder.Clear();
          m_spReader->putContentHandler( &m_stringBuilder );
        }
        else
        {
          if ((dwState <= m_dwState) ||
            (cchNamespaceUri !=
              sizeof(SOAPERR_NAMESPACEA)-1) ||
            (wcsncmp(wszNamespaceUri, SOAPERR_NAMESPACEW,
              cchNamespaceUri)))
          {
            return E_FAIL;
          }
        }

        m_dwState = dwState;
        return S_OK;
      }
    }
    if (m_dwState > STATE_ERRINFO)
    {
      m_dwState = STATE_SKIP;
      m_skipHandler.SetReader(m_spReader);
      m_skipHandler.SetParent(this);

      m_spReader->putContentHandler( &m_skipHandler );
      return S_OK;
    }

    return E_FAIL;
  }

  HRESULT __stdcall startPrefixMapping(
    const wchar_t * wszPrefix,
    int cchPrefix,
    const wchar_t * wszUri,
    int cchUri)
  {
    if ((cchUri == sizeof(SOAPERR_NAMESPACEA)-1) &&
      (!wcsncmp(wszUri, SOAPERR_NAMESPACEW, cchUri)))
    {
      m_wszSoapPrefix = wszPrefix;
      m_cchSoapPrefix = cchPrefix;
    }

    return S_OK;
  }

  HRESULT __stdcall characters(
    const wchar_t * wszChars,
    int cchChars);
};


class CSoapErrInfo
{
private:


public:

  // members
  HRESULT m_nReturnCode;
  CStringW m_strDescription;
  CStringW m_strSource;

  CSoapErrInfo()
    : m_nReturnCode(S_OK)
  {
  }


  HRESULT ParseFault(IStream *pStream, ISAXXMLReader *pReader = NULL)
  {
    if (pStream == NULL)
    {
      return E_INVALIDARG;
    }

    CComPtr<ISAXXMLReader> spReader;
    if (pReader != NULL)
    {
      spReader = pReader;
    }
    else
    {
      if (FAILED(spReader.CoCreateInstance(ATLS_SAXXMLREADER_CLSID)))
      {
        return E_FAIL;
      }
    }

    Clear();
    CSoapErrInfoParser parser(const_cast<CSoapErrInfo *>(this), spReader);
    spReader->putContentHandler(&parser);

    CComVariant varStream;
    varStream = static_cast<IUnknown*>(pStream);

    HRESULT hr = spReader->parse(varStream);
    spReader->putContentHandler(NULL);
    return hr;
  }


  void Clear()
  {
    m_nReturnCode = S_OK;
    m_strDescription.Empty();
    m_strSource.Empty();
  }
}; // class CSoapErrInfo

ATL_NOINLINE inline HRESULT __stdcall CSoapErrInfoParser::characters(
  const wchar_t * wszChars,
  int cchChars)
{
  if (m_pErrInfo == NULL)
  {
    return E_INVALIDARG;
  }

  if (m_dwState & STATE_RESET)
  {
    return S_OK;
  }

  HRESULT hr = E_FAIL;
  _ATLTRY
  {
    switch (m_dwState)
    {
    case STATE_RETURNCODE:
      if (m_pErrInfo->m_nReturnCode == S_OK)
      {
        m_pErrInfo->m_nReturnCode = _wtol(wszChars);
        hr = S_OK;
      }
      break;
    case STATE_DESC:
      if (m_pErrInfo->m_strDescription.GetLength() == 0)
      {
        m_pErrInfo->m_strDescription.SetString(wszChars, cchChars);
        hr = S_OK;
      }
      break;
    case STATE_SOURCE:
      if (m_pErrInfo->m_strSource.GetLength() == 0)
      {
        m_pErrInfo->m_strSource.SetString(wszChars, cchChars);
        hr = S_OK;
      }
      break;
    case STATE_ERRINFO: case STATE_SERVERERRINFO : case STATE_SKIP:
      hr = S_OK;
      break;
    default:
      ATLASSERT( FALSE );
      break;
    }
  }
  _ATLCATCHALL()
  {
    hr = E_OUTOFMEMORY;
  }

  m_dwState |= STATE_RESET;

  return hr;
}

Если в теге detail есть вся необходимая информация – устанавливается IErrorInfo для клиента и возвращается правильный HRESULT.

Клиент использует этот класс так:

      void CheckError(HRESULT hr)
{
  if(FAILED(hr))
  {
    IErrorInfo* pInfo = 0;
    ::GetErrorInfo(0, &pInfo);
    _com_raise_error(hr, pInfo);
  }
}

int _tmain(int argc, _TCHAR* argv[])
{
  usingnamespace ErrHandlingService;
  ::CoInitialize(0);
  {
    CErrHandlingServiceT<ExtendedClient<CSoapSocketClientT<> > > svc;
    CComBSTR bstrResult;
    try
    {
      CheckError( svc.HelloWorld(CComBSTR(L"ATL 7.0 Client"),
         &bstrResult) );
    }
    catch(_com_error& e)
    {
      usingnamespace std;
      CStringA sDesc = CT2A((e.Description().length() == 0)
        ? e.ErrorMessage() : e.Description());
      cout << "Error caught: " << hex << e.Error()
        << " Description: " <<sDesc.GetString()  << endl;
    }
  }
  ::CoUninitialize();
  return 0;
}

Теперь и клиент ATL 7.0 способен получать от сервера расширенную информацию об ошибке и возвращать правильный HRESULT, соответствующий тому, который вернул метод Web сервиса.

Внутреннее устройство клиентского кода ATL 7.0

Клиент Web-сервиса создается с помощью утилиты Sproxy.exe, которая на основе WSDL генерирует proxy-класс, содержащий все методы серверного компонента, объявленные с атрибутом “soap_method”. Для методов и их параметров SProxy создает такие же точно структуры, как и те, которые создаются провайдером атрибутом ATL на серверной стороне (они были рассмотрены выше). Класс Proxy унаследован от CSoapRootHandler (как и серверный обработчик запросов) и использует тот же код для генерации и разбора SOAP-сообщений. Каждый из сгенерированных методов преобразует параметры в SOAP-представление, используя код маршалинга из CSoapRootHandler, и передает запрос серверу. Транспорт, используемый Proxy классом для коммуникаций с сервером, задается параметром шаблона TClient. По умолчанию используется HTTP через сокеты.

      template <typename TClient = CSoapSocketClientT<> >
class CErrHandlingServiceT

Транспортный класс должен обеспечивать методы, перечисленные в таблице 4:

Так как TClient задается параметром шаблона, а proxy-класс наследуется от TClient, пользовательский класс TClient может реализовать не все перечисленные методы, а только те, которые используются кодом, сгенерированным SProxy.exe. Кроме того, пользовательский класс может реализовать свои собственные методы, которые будут доступны клиенту, так как proxy-класс наследуется от TClient.

При вызове метода proxy-класса производятся следующие действия:

• Инициализация CSoapRootHandler вызовом InitializeSOAP.
• Получение у класса TClient потока для записи сообщения GetWriteStream().
• Маршалинг параметров и запись их в поток. Используются структуры, описывающие параметры метода.
• Вызов SendRequest у класса TClient.
• Получение отклика сервера с помощью GetReadStream.
• Очистка внутренних структур после предыдущего вызова – очистка in-out параметров и заголовков SOAP запроса.
• Разбор отклика сервера. Обратный маршалинг выходных параметров или разбор SOAP Fault.

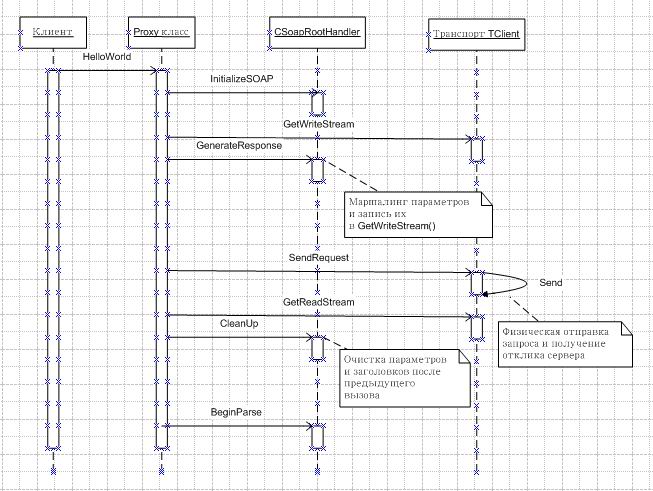

Рисунок 4. Вызов метода proxy-класса

ATL 7.0 включает несколько реализаций класса TClient, использующих разные API для передачи сообщений по HTTP (таблица 5).

Отмена SOAP вызовов

В этом разделе мы реализуем свой собственный класс TClient для использования в клиентских приложениях. Этот класс позволит отменять исходящие вызовы с помощью механизма callback-функций. Двигателем нашего класса (как и в примере коннектора, который рассматривался в статье “Использование протокола SOAP в распределенных приложениях. Microsoft SOAP Toolkit 3.0”) будет компонент XMLHTTPRequest из MSMXML. Одно из достоинств этого компонента заключается в том, что при доступе к защищенным ресурсам он использует стандартный GUI для запроса имени пользователя и пароля. При создании клиентских приложений это гораздо удобнее, чем задание информации для аутентификации через “свойства”, что приходится делать при использовании ATL-реализаций класса TClient.

Реализацию TClient мы разделим на два класса – один, базовый – CSoapClientBase, и унаследованный от него CSoapXMLHTTPClient. Первый будет обеспечивать общую функциональность – установку и чтение URL, задание таймаутов, а второй – CSoapXMLHTTPClient будет реализовывать логику работы с XMLHTTP и будет параметризован функтором для обратных вызовов.

        template<class Callback>
class CSoapXMLHTTPClient : public CSoapClientBase
{
public:
  // конструкторы
  ...
  void SetCallHandler(Callback cb)
  {
    m_cb = cb;
  }

  HRESULT GetReadStream(IStream **ppStream)
  {
    // получает свойство responseStream у объекта XMLHTTP
  }

  HRESULT SendRequest(LPCTSTR szAction)
  {
    HRESULT hr = ConnectToServer();
    if (FAILED(hr))
    {
      SetClientError(SOAPCLIENT_CONNECT_ERROR);
      return hr;
    }

    hr = SetActionHeader(szAction);
    if (FAILED(hr))
    {
      SetClientError(SOAPCLIENT_SEND_ERROR);
      return hr;
    }

    hr = m_spHttpRequest->send(CComVariant(GetWriteStreamData()));
    long nReadyState = 0;
    m_spHttpRequest->get_readyState(&nReadyState);
    while(nReadyState != 4)
    {
      if(m_cb() == true)
      {
        m_spHttpRequest->abort();
        hr = E_ABORT;
        break;
      }
      // обработка очереди сообщений
      MSG msg;
      const DWORD dwSleepTime = 100;
      DWORD dwTotal = 0;
      while(dwTotal < GetTimeout())
      {
        while(::PeekMessage(&msg, 0, 0, 0, PM_REMOVE))
        {
          ::TranslateMessage(&msg);
          ::DispatchMessage(&msg);
        }
        Sleep(dwSleepTime);
        dwTotal += dwSleepTime;
      }
      m_spHttpRequest->get_readyState(&nReadyState);
    }

    if(FAILED(hr))
    {
      SetClientError(SOAPCLIENT_SEND_ERROR);
      return hr;
    }

    if (GetStatusCode() == 500)
    {
      hr = E_FAIL;
      CComPtr<ISAXXMLReader> spReader;
      if (SUCCEEDED(GetClientReader(&spReader)))
      {
        SetClientError(SOAPCLIENT_SOAPFAULT);

        CComPtr<IStream> spReadStream;
        if (SUCCEEDED(GetReadStream(&spReadStream)))
        {
          if (FAILED(m_fault.ParseFault(spReadStream, spReader)))
          {
            SetClientError(SOAPCLIENT_PARSEFAULT_ERROR);
          }
        }
      }
    }

    return hr;
  }

  int GetStatusCode()
  {
    long lStatus;
    if (m_spHttpRequest->get_status(&lStatus) == S_OK)
    {
      return (int) lStatus;
    }
    return 0;
  }

  ~CSoapXMLHTTPClient()
  {
    m_spHttpRequest.Release();
  }

private:

  HRESULT ConnectToServer()
  {
    HRESULT hr = S_OK;

    if(m_spHttpRequest)
    {
      hr = m_spHttpRequest->open( CComBSTR(L"POST"), CComBSTR(GetUrl()),
               CComVariant(true), CComVariant(), CComVariant());
    }
    else
      hr = E_FAIL;
    return hr;
  }

  void Init()
  {
    m_spHttpRequest.CoCreateInstance(__uuidof(XMLHTTP30));
  }

  HRESULT SetActionHeader(LPCTSTR szAction)
  {
	  // вызывает setRequestHeader у объекта XMLHTTP
  }

private:
  Callback m_cb;
  CComPtr<IXMLHTTPRequest> m_spHttpRequest;
};

Клиентский код использует этот класс так:

        struct call_handler
{
  booloperator()()
  {
    std::cout << ".";
    returnfalse;
  }
};

int _tmain(int argc, _TCHAR* argv[])
{
  usingnamespace HelloWorldService;
  ::CoInitialize(0);
  {
    CHelloWorldServiceT<CSoapXMLHTTPClient<call_handler> > svc;
    svc.SetTimeout(1000);
    CComBSTR bstrResult;
    HRESULT hr = svc.HelloWorldDelayed(CComBSTR(L"ATL 7.0 Client"),
       &bstrResult);
    ATLASSERT(SUCCEEDED(hr));
  }
  ::CoUninitialize();
  return 0;
}

Если задать “Basic”-аутентификацию для доступа к соответствующему виртуальному каталогу IIS, то при подключении клиента будет отображен стандартный диалог запроса имени пользователя и пароля.

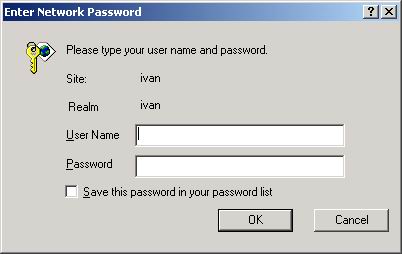

Рисунок 5. Basic аутентификация

Типы данных и их преобразования

SOAP Toolkit ориентирован на вызов компонентов с помощью IDispatch::Invoke. Поэтому он поддерживает только automation-совместимые типы. Для преобразования пользовательских типов данных используются специальные компоненты – mapper-ы, преобразующие сложные типы в текстовое представление.

ATL 7.0 использует свои собственные механизмы для вызова серверных компонентов и преобразования параметров, и поэтому не ограничивается automation-типами. С другой стороны, в ATL 7.0 нет аналога mapper-ов, и поэтому разработчик Web-сервиса может использовать только те типы, поддержка которых встроена в код ATL.

В таблице 6 перечислены типы данных, которые можно использовать в параметрах и заголовках SOAP запросов.

Для передачи строк используется только один тип данных – BSTR. Попытки передавать строку как LPSTR приведут к тому, что в WSDL параметр будет описан как массив байтов. Кроме того, когда атрибут “size_is” не задан, указатель трактуется как массив из одного элемента, поэтому будет передан только первый байт такой строки.

Хотя полностью поддерживаются структуры, поддержки объединений нет (по крайней мере, пока). Хорошо известный пример объединения – VARIANT. Это означает, что при попытке передать VARIANT обязательно возникнут проблемы, и параметр придется описать по-другому.

Следует быть осторожным при объявлении параметров, имеющих тип "указатель", так как в этом случае для массивов нужно явно задавать атрибут “size_is”, с помощью которого описывается размер массива. Маршалинг массивов в ATL 7.0 очень похож на аналогичный маршалинг в COM, когда при описании параметров в IDL также нужно было указывать атрибут “size_is”. Применение атрибута “size_is” полностью соответствует правилам применения этого атрибута в IDL для описания массивов.

Если все же появляется необходимость передать тип, который не может быть описан поддерживаемыми типами (например, передать COM-объект по значению), можно использовать структуру ATLSOAP_BLOB – поток бинарных данных.

При описании методов и их параметров для вызова по протоколу SOAP допустимо использовать следующие атрибуты (Таблица 7).

Ниже мы рассмотрим несколько примеров работы со структурами, массивами и типом ATLSOAP_BLOB.

Передача структур

Рассмотрим пример передачи структур:

        struct Simple
{
  bool b;
};
struct SomeData
{
  long nSize;
  [ size_is(nSize) ]
  long* pData;
  Simple embedded;
  BSTR s;
};

Структура SomeData содержит вложенную структуру Simple и массив, размер которого задается с помощью атрибута size_is и хранится в переменной nSize. У метода серверного объекта есть один входящий (типа SomeData) и один возвращаемый параметр:

[id(3)] HRESULT StructTest([in] SomeData* sd, [out] SomeData* psd);

Код серверного объекта выделяет память для членов структуры, на которую указывает параметр psd:

[ soap_method ]
HRESULT StructTest(/*[in]*/ SomeData* sd, /*[out]*/ SomeData* psd)
{
   ZeroMemory(psd, sizeof(SomeData));
   psd->nSize = 3;
   psd->pData = reinterpret_cast<long*>(
    GetMemMgr()->Allocate(psd->nSize*sizeof(long)));
   ZeroMemory(psd->pData, psd->nSize*sizeof(long));
   psd->s = CComBSTR(L"s").Detach();
   psd->embedded.b = true;
   return S_OK;
}

Все выделения памяти происходят с помощью функции GetMemMgr(), которая возвращает распределитель памяти ATL. Это необходимо, так как освобождать память будет код ATL, и способ освобождения должен совпадать со способом выделения.

Клиент вызывает метод серверного объекта так:

CTypesSampleService svc;
SomeData sIn = {0};
SomeData sOut = {0};
svc.StructTest(&sIn, 1, &sOut);
AtlCleanupValueEx(&sOut, svc.GetMemMgr());

Если присмотреться внимательно, то можно заметить, что на клиенте метод StructTest принимает 3 параметра, а не два, как в описании метода на сервере. Это связано с тем, что генератор WSDL на сервере описал входной in-параметр как массив, поэтому SProxy на клиенте сгенерировал еще один параметр метода StructTest – размер массива для первого параметра. Логика генератора WSDL понятна – размерность входного параметра-массива задавать с помощью атрибута size_is необязательно, она может быть вычислена на основе анализа количества элементов SomeData в запросе SOAP. С другой стороны, трактовка параметра [in] SomeData* sd как массива привела к тому, что на клиенте изменилась сигнатура метода StructTest, который теперь принимает три параметра, один из которых – размерность входного массива.

В этом примере мы уже не сможем реализовать клиента с помощью SOAP Toolkit, так как в нем структуры передаются как UDT и для клиента должна быть доступна библиотека типов с описанием структуры, а также WSML-файл, описывающий использование UDT-mapper-а. Хотя, возможно, если сгенерировать соответствующую tlb (в том случае, если структура содержит только automation-типы, а массивы к таковым не относятся) и написать WSML-файл, то для некоторых структур совместимости с SOAP Toolkit добиться удастся.

Передача массивов

Для описания массивов во входящих и исходящих параметрах используется атрибут size_is. Рассмотрим небольшой пример с передачей одного входного и одного выходного массива:

[id(5)] HRESULT ArrTest([in]long nSize, [in, size_is(nSize) ]long* pData,
    [out]long* pnSize, [out, size_is(*pnSize)]long** ppOutData);

Реализация метода на сервере:

[ soap_method ]
HRESULT ArrTest(/*[in]*/long nSize, /*[in, size_is(nSize) ]*/long* pData,
    /*[out]*/long* pnSize, /*[out, size_is(, *pnSize)]*/long** ppOutData)
{
   *pnSize = 3;
   *ppOutData = reinterpret_cast<long*>(GetMemMgr()->Allocate(3*sizeof(long)));
   (*ppOutData)[0] = 1;
   (*ppOutData)[1] = 2;
   (*ppOutData)[2] = 3;
   return S_OK;
}

И код клиента:

CTypesSampleService svc;
int n, np;
int* p = NULL;
HRESULT hr = svc.ArrTest(&n, 1, &p, &np );
svc.GetMemMgr()->Free(p);

Как показали эксперименты со структурами, для входного параметра указателя необязательно указывать атрибут size_is – генератор WSDL все равно будет трактовать его как одномерный массив.

Передача бинарных данных

Единственный способ передавать сложные данные, которые не описываются поддерживаемыми типами (например, COM-объекты по значению) – использовать BLOB (ATLSOAP_BLOB). ATLSOAP_BLOB – это структура с двумя полями:

[ export ]
typedefstruct _tagATLSOAP_BLOB
{
  unsignedlong size;
  unsignedchar *data;
} ATLSOAP_BLOB;

Код маршалинга в CSoapRootHandler использует при передаче бинарных данных кодировку base64. В остальном использование ATLSOAP_BLOB не отличается от использования других структур. Рассмотрим такой пример:

[id(4)] HRESULT BlobTest([in]  ATLSOAP_BLOB* pData,
                         [out] ATLSOAP_BLOB* ppData );

[ soap_method ]
HRESULT BlobTest(/*[in]*/ATLSOAP_BLOB* pData, /*[out]*/ATLSOAP_BLOB* ppData)
{
  ppData->size = 2;
  ppData->data = reinterpret_cast<byte*>(GetMemMgr()->Allocate(2));
  ppData->data[0] = 'A';
  ppData->data[1] = 'B';
  return S_OK;
}

Код клиента:

CTypesSampleService svc;
ATLSOAP_BLOB bIn = {0};
bIn.size = 1;
bIn.data = reinterpret_cast<byte*>(svc.GetMemMgr()->Allocate(2));
ATLSOAP_BLOB bOut = {0};
hr = svc.BlobTest(&bIn, 1, &bOut);
AtlCleanupValueEx(&bIn, svc.GetMemMgr());
AtlCleanupValueEx(&bOut, svc.GetMemMgr());

Пожалуй, единственное отличие от обычных структур – нельзя передавать ATLSOAP_BLOB нулевой длины. В этом случае код маршалинга просто вернет E_FAIL.

Передача COM-объектов по значению

Как и SOAP Toolkit, ATL не поддерживает передачу объектных ссылок и не содержит механизмов для управления временем жизни серверных объектов. Но, как и в случае SOAP Toolkit, можно осуществлять передачу COM-объектов по значению, преобразуя их в ATLSOAP_BLOB на сервере и выполняя обратное преобразование на клиенте.

В качестве иллюстрации этого подхода будет использован пример TView (см. статью “Использование протокола SOAP в распределенных приложениях. SOAP Toolkit 3.0”, RSDN Magazine 3'2002). TView позволяет просматривать информацию о запущенных процессах, модулях, хэндлах, используя архитектуру клиент-сервер и DCOM в качестве транспортного протокола. Серверная часть TView представляет собой COM+-компонент TView, а клиентская часть – MMC SnapIn, создающий экземпляр серверного объекта и получающий от него данные с помощью набора данных ADO (ADO Recordset). В предыдущей статье рассмотривался способ модификации TView, заставляющий его использовать протокол SOAP вместо DCOM,

Код TView и его описание можно найти в MSDN Magazine (декабрь 2000 г., http://msdn.microsoft.com/msdnmag/issues/1200/tview/default.aspx).

В этой статье мы заставим TView использовать SOAP с помощью Web-сервиса.

На сервере мы создадим Web-сервис-посредник, преобразующий COM-объекты в бинарное представление, а на клиенте – proxy-объект, выполняющий обратное преобразование.

Наш серверный проект TViewServer импортирует библиотеку типов TView:

        // ADO
        #import
        "libid:00000200-0000-0010-8000-00AA006D2EA4" no_namespace  rename("EOF", "adoEOF")
// TView library#import"libid:48BBFB46-B3C3-11D1-860C-204C4F4F5020" no_namespace raw_interfaces_only

Здесь используется новая возможность директивы import – по LIBID библиотеки типов.

Код сервера создает настоящий компонент TView с помощью функции GetComponent и преобразует Recordset в бинарный поток с помощью функции Serialize:

CComPtr<ITView> GetComponent()
{
  CComPtr<ITView> spTView;
  HRESULT hr = spTView.CoCreateInstance(__uuidof(TView));
  ATLASSERT(SUCCEEDED(hr));
  return spTView;
}

template<class T>
HRESULT Serialize(T spT, ATLSOAP_BLOB& data)
{
  CComPtr<IPersistStream> spPStm;
  if(spT == 0) return E_UNEXPECTED;
  HRESULT hr = spT.QueryInterface(&spPStm);
  if(SUCCEEDED(hr))
  {
    CWriteStreamOnMemory<> stm(GetMemMgr());
    CLSID ref = CLSID_NULL;
    hr = spPStm->GetClassID(&ref);
    if(SUCCEEDED(hr))
    {
      hr = stm.Write(&ref, sizeof(CLSID), 0);
      if(SUCCEEDED(hr))
      {
        hr = spPStm->Save(&stm, FALSE);
        if(SUCCEEDED(hr))
        {
          data.size = stm.GetDataSize();
          data.data = stm.GetData();
        }
        else
          stm.CleanUp();
      }
    }
  }
  return hr;
}

В этом коде CWriteStreamOnMemory – созданный мной класс, использующий распределитель памяти ATL и реализующий интерфейс IStream на блоке памяти (динамически увеличивая блок по мере необходимости). Использование такого класса позволяет избежать лишнего копирования, как это было бы в случае использования CreateStreamOnHGlobal.

        template<ULONG dwInitialSize = 512>
class CWriteStreamOnMemory : public IStreamImpl
{
public:
  CWriteStreamOnMemory(IAtlMemMgr* pMemMgr) : m_pMemMgr(pMemMgr),
    m_pb(0), m_size(0), m_cb(0){}

  byte* GetData()
  {
    return m_pb;
  }
  ULONG GetDataSize()
  {
    return m_cb;
  }
  void CleanUp()
  {
    if(m_pb)
      m_pMemMgr->Free(m_pb);
    m_pb = 0;
    m_size = 0;
    m_cb = 0;
  }

  STDMETHOD(Write)(constvoid * pv, ULONG cb, ULONG * pcbWritten)
  {
    ULONG offset = m_cb;
    m_cb += cb;
    if(m_cb > m_size)
      Reallocate(m_cb);

    if(!m_pb) return E_OUTOFMEMORY;

    memcpy(m_pb + offset, pv, cb);
    if(pcbWritten)
      *pcbWritten = cb;
    return S_OK;
  }
  HRESULT __stdcall QueryInterface(REFIID riid, void **ppv)
  {
    if (ppv == NULL)
    {
      return E_POINTER;
    }

    *ppv = NULL;

    if (InlineIsEqualGUID(riid, IID_IUnknown) ||
      InlineIsEqualGUID(riid, IID_IStream) ||
      InlineIsEqualGUID(riid, IID_ISequentialStream))
    {
      *ppv = static_cast<IStream *>(this);
      return S_OK;
    }

    return E_NOINTERFACE;
  }

  ULONG __stdcall AddRef()
  {
    return 1;
  }

  ULONG __stdcall Release()
  {
    return 1;
  }

protected:
  void Reallocate(ULONG newSize)
  {
    if(m_pb)
    {
      while(m_size < newSize)
      {
        m_size *= 2;
      }
      m_pb = reinterpret_cast<byte*>(m_pMemMgr->Reallocate(m_pb, m_size));
    }
    else
    {
      m_size = max(dwInitialSize, newSize);
      m_pb = reinterpret_cast<byte*>(m_pMemMgr->Allocate(m_size));
    }
  }
private:
  IAtlMemMgr* m_pMemMgr;
  byte* m_pb;
  ULONG m_cb, m_size;
};

Методы серверного объекта повторяют интерфейс TView за исключением того, что тип _Recordset заменяется на ATLSOAP_BLOB, реализация перенаправляет вызов настоящему компоненту TView, а после этого преобразует Recordset в бинарный поток:

[ soap_method ]
HRESULT GetProcesses(/*[out, retval]*/ ATLSOAP_BLOB *ppRecordset)
{
  CComPtr<ITView> spTView = GetComponent();
  CComPtr<_Recordset> spRs;
  HRESULT hr = spTView->GetProcesses(&spRs);
  if(SUCCEEDED(hr))
    hr = Serialize(spRs, *ppRecordset);
  return hr;
}

Клиентская часть представляет собой обычный ATL-проект для in-process сервера, в котором находится единственный объект Proxy, поддерживающий интерфейс ITView. Он будет заменять клиентам настоящий TView. Для обратного преобразования из бинарного потока в Recordset используется метод Restore:

        template<class T>
HRESULT Restore(CComPtr<T>& spT, ATLSOAP_BLOB& data)
{
  HRESULT hr = S_OK;
  CComPtr<IStream> spStm;
  CComObject<CMemStream>* pStm;
  CComObject<CMemStream>::CreateInstance(&pStm);
  hr = pStm->init(data.data + sizeof(CLSID), data.size - sizeof(CLSID));
  spStm = pStm;

  if(SUCCEEDED(hr))
  {
    CLSID clsid = *(reinterpret_cast<CLSID*>(data.data));
    CComPtr<IUnknown> spUnk;
    hr = spUnk.CoCreateInstance(clsid);
    if(SUCCEEDED(hr))
    {
      CComPtr<IPersistStream> spPStm;
      hr = spUnk.QueryInterface(&spPStm);
      if(SUCCEEDED(hr))
      {
        hr = spPStm->Load(spStm);
        if(SUCCEEDED(hr))
        {
          hr = spPStm.QueryInterface(&spT);
        }
      }
    }
  }
  return hr;
}

Метод Restore использует вспомогательный класс CMemStream, который позволяет обращаться к блоку памяти в структуре ATLSOAP_BLOAB через интерфейс IStream. Реализация этого вспомогательного класса тривиальна и здесь не приводится.

Методы proxy-объекта перенаправляют вызовы классу, сгенерированному Sproxy.exe, а затем преобразуют ATLSOAP_BLOB в Recordset:

STDMETHOD(GetProcesses)(/*[out, retval]*/ _Recordset **ppRecordset)
{
  ATLSOAP_BLOB data = {0};
  HRESULT hr = m_svc.GetProcesses(&data);
  if(SUCCEEDED(hr))
  {
     CComPtr<_Recordset> spRs;
     hr = Restore(spRs, data);
     AtlCleanupValueEx(&data, m_svc.GetMemMgr());
     if(SUCCEEDED(hr))
       *ppRecordset = spRs.Detach();
  }
  return hr;
}

CTViewServerServiceT<CSoapMSXMLInetClient> m_svc;

Как и в прошлый раз (см. статью “Использование протокола SOAP в распределенных приложениях. SOAP Toolkit 3.0”) в коде клиента TView нам потребуется изменить лишь CLSID компонента, чтобы вместо настоящего TView использовался наш Proxy объект, перенаправляющий вызов серверу по протоколу SOAP, для этого в файле processfolder.cpp нужно найти строчку с вызовом CoCreateInstance и заменить ее на такой код:

CLSID clsid = CLSID_NULL;
CLSIDFromProgID(L"TViewProxy.Proxy", &clsid);
HRESULT hr = CoCreateInstanceEx(clsid, NULL,
   CLSCTX_ALL, &csi, 1, &mqi);

Существенное различие по сравнению с использованием SOAP Toolkit заключается в том, что в этом примере нам понадобился объект-заместитель на стороне сервера. Этот заместитель выполняет преобразование параметров и после этого передает вызов настоящему компоненту TView. Аналогичный пример для SOAP Toolkit не требовал на сервере ничего, кроме настоящего компонента TView и созданных вручную файлов WSDL и WSML, описывающих способ передачи набора данных ADO.

Заключение

ATL 7.0 предоставляет разработчику распределенных приложений инфраструктуру для быстрой разработки – большое количество классов, поддерживающих различные протоколы, шифрование и подпись данных, работу с пулом потоков, менеджеры памяти и многое другое. При этом код ATL Server уменьшает накладные расходы, связанные с обработкой запроса, за счет эффективного использования потоков, специализированных распределителей памяти, работы с XML с помощью парсера SAX, отказа от automation-типов данных и преобразований в них. Поэтому среди существующих на сегодняшний день программных средств для разработки SOAP-приложений ATL Server может оказаться наиболее эффективным по использованию серверных ресурсов и скорости обработки запросов. Усовершенствованные со времен Visual Studio 6.0 средства отладки Web-приложений, автоматическое копирование файлов в виртуальный каталог IIS и поддержка ATL-атрибутов в значительной степени облегчают процесс разработки.

В таблице 8 сравниваются возможности SOAP Toolkit и ATL Server по разработке SOAP приложений.

Ссылки

1. Раздел в MSDN, посвященный ATL Server и всему, что с ним связано
2. ATL Server reference
3. Статья на codeproject об изменениях в ATL 7.0
4. Статья на codeproject о ATL Server
5. Пример TView, использовавшийся для демонстрации перехода от DCOM к SOAP

Сообщений 1    Оценка 135        Оценить
